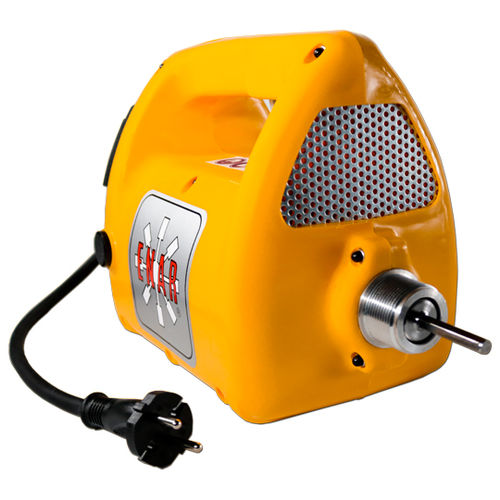

モーター駆動バイブレータ AVMU series

電動式回転式コンクリート部品用

製品概要
AVMUは、現場での高い機動性と取り扱いの容易さを目的に設計されたポータブル単相電動コンクリートバイブレーターです。改修工事や小〜中規模建設現場の基礎、壁、柱などのコンクリート締固めに適しています。現場での保守と狭所作業を考慮した設計です。

TAXシャフト
TAXシャフトは大径のAXポーカー向けのフレキシブル伝達軸で、メッシュ補強と内部スチールストリップを備え、端部はリバルカナイズされて補強されています。

• メッシュ補強および内側スチールストリップ
• リバルカナイズされた補強端部

TAXEシャフト
TAXEシャフトは小径ポーカー（AX25、AX32）向けで、ポーカー接合部に追加保護を提供します。

AXポーカー（Poker AX）
AXポーカーは硬化鋼先端を持つ大径エキセントリックポーカーで、効率的なコンクリート締固め用に設計されています。4つの油潤滑ベアリングと二重シールを備え、水の侵入を抑制します。

• 4個の油潤滑ベアリング
• 水の侵入を防ぐ二重シール

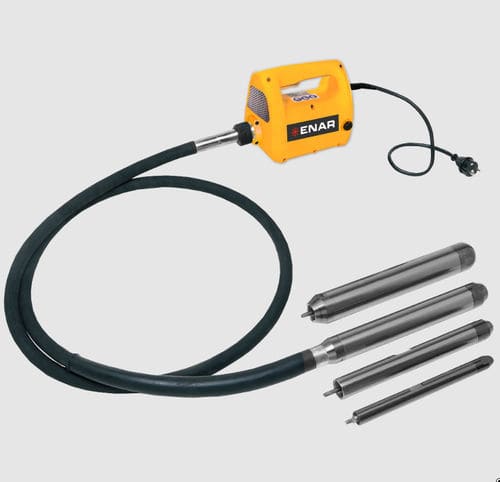

AVMUのカスタマイズ

• AVMUモーター: AVMU 230V、AVMU 115Vのモデル
• シャフトオプション（TAX / TAXE）: 長さ 0.6 m〜6 m、伝達タイプ TAX または TAXE
• AXポーカー径: AX 25、AX 32、AX 40、AX 45、AX 48、AX 58

技術仕様 — AVMU モーター
AVMU 230V | AVMU 115V
寸法: 354 x 150 x 205 mm | 354 x 150 x 205 mm
周波数: 50‑60 Hz | 50‑60 Hz
出力: 2,300 W | 1,800 W
回転数 (r.p.m): 18,000 | 18,000
電圧: 230 V | 115 V
重量: 5 kg | 5 kg

技術仕様 — TAX シャフト（概況）
TAXE 0.6 | TAX 1 | TAXE 1 | TAX 1.5 | TAXE 1.5 | TAX 2 | TAXE 2 | TAX 3 | TAXE 3 | TAX 4 | TAXE 4 | TAX 5 | TAXE 5 | TAX 6 | TAXE 6
対応ポーカー: AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32
長さ: 0.6 m | 1 m | 1 m | 1.5 m | 1.5 m | 2 m | 2 m | 3 m | 3 m | 4 m | 4 m | 5 m | 5 m | 6 m | 6 m
伝達タイプ: TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE
重量: 2.6 kg | 3 kg | 3 kg | 3.5 kg | 3.5 kg | 4 kg | 4 kg | 5 kg | 5 kg | 6 kg | 6 kg | 7 kg | 7 kg | 8 kg | 8 kg

技術仕様 — Poker AX（概況）
AX 25 | AX 32 | AX 40 | AX 45 | AX 48 | AX 58
対応伝達: TAXE‑TDXE | TAXE‑TDXE | TAX‑TDX | TBX‑TDX | TAX‑TDX | TAX‑TDX
直径: 25 mm | 32 mm | 40 mm | 45 mm | 48 mm | 58 mm
長さ: 285 mm | 366 mm | 335 mm | 325 mm | 335 mm | 344 mm
m3/h: 10 | 14 | 17 | 25 | 28 | 35
回転数 (r.p.m): 14,000 | 13,750 | 13,500 | 9,000 | 12,500 | 12,000
重量: 0.8 kg | 1.7 kg | 2.2 kg | 3 kg | 3.2 kg | 4.5 kg

適用分野
AVMUは、機動性と扱いやすさが求められるコンクリートの振動作業に適しています。基礎、壁、柱、改修現場や小〜中規模工事の構造要素に最適です。コンパクト設計、携行用ストラップ、ハンドル内蔵スイッチにより狭所での作業も可能です。

技術仕様の要点

• ポータブル単相電動コンクリートバイブレーター
• モーター重量: 5 kg
• モーター出力: 2,300 W (230 V) / 1,800 W (115 V)
• モーター回転数: 18,000 r.p.m.
• モーター寸法: 354 x 150 x 205 mm
• 周波数: 50‑60 Hz
• 利用可能なポーカー径: 25、32、40、45、48、58 mm
• シャフト長さ: 0.6 m〜6 m
• 伝達タイプ: TAX（大径用）およびTAXE（小径用）
• 機能: 補強された接続ケーブル、高耐久ハウジング、携行ストラップ、ハンドル内蔵スイッチ、リアエアフィルター、外部から交換可能なブラシ
