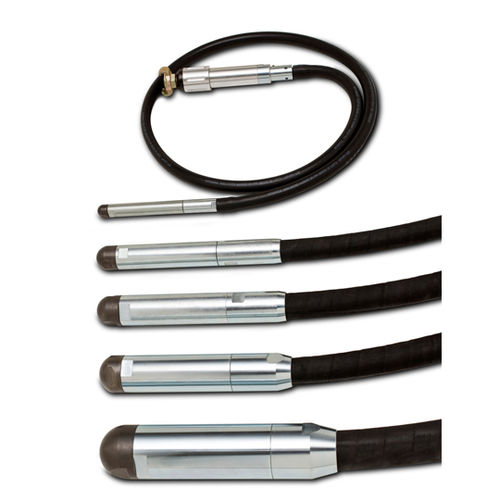

空気圧コンクリート内部振動機 PNU series

製品概要
PNUの内部用空気式バイブレーターは、コンプレッサーを有する現場でのコンクリート内部振動に適しています。ノッカ駆動のバルブにより保守が容易で、双方向回転およびオイルタンクを備え、保守間隔を延長できます。

用途
PNUは、電源がない現場や空気工具が好まれる場面での現場打ちやプレキャスト製造におけるコンクリート内部締固めに適しています。コンパクトな設計により狭所での取り扱いが容易です。

利点

• 電源不要 — エアコンプレッサで作動し、現場での電気供給を不要にします。
• 多用途 — 各種の先端径（25〜100 mm）およびホース長（2〜8 m）を用意。
• 耐久性 — ノッカバルブと処理済み部品、オイルタンクにより耐用年数が向上。
• 軽量・コンパクト — 小型・軽量で現場での取り回しが容易。

可用モデル

• PNU 25-2
• PNU 60-2
• PNU 80-2
• PNU 100-2
• PNU 25-4
• PNU 25-6
• PNU 25-8
• PNU 100-4
• PNU 60-4
• PNU 80-4
• PNU 60-6
• PNU 80-6
• PNU 100-6
• PNU 60-8
• PNU 80-8
• PNU 40-2
• PNU 50-2
• PNU 40-4
• PNU 40-6
• PNU 40-8
• PNU 50-4
• PNU 50-6
• PNU 50-8

技術特性（表）
Header: PNU 25-2 | PNU 60-2 | PNU 80-2 | PNU 100-2 | PNU 25-4 | PNU 25-6 | PNU 25-8 | PNU 100-4 | PNU 60-4 | PNU 80-4 | PNU 60-6 | PNU 80-6 | PNU 100-6 | PNU 60-8 | PNU 80-8 | PNU 40-2 | PNU 50-2 | PNU 40-4 | PNU 40-6 | PNU 40-8 | PNU 50-4 | PNU 50-6 | PNU 50-8
遠心力: 700 N | 9.000 N | 12.000 N | 22.000 N | 700 N | 700 N | 700 N | 22.000 N | 9.000 N | 12.000 N | 9.000 N | 12.000 N | 22.000 N | 9.000 N | 12.000 N | 1.960 N | 3.350 N | 1.960 N | 1.960 N | 1.960 N | 3.350 N | 3.350 N | 3.350 N
直径: 25 mm | 65 mm | 75 mm | 100 mm | 25 mm | 25 mm | 25 mm | 100 mm | 65 mm | 75 mm | 65 mm | 75 mm | 100 mm | 65 mm | 75 mm | 40 mm | 50 mm | 40 mm | 40 mm | 40 mm | 50 mm | 50 mm | 50 mm
長さ: 2 m | 2 m | 2 m | 2 m | 4 m | 6 m | 8 m | 4 m | 4 m | 4 m | 6 m | 6 m | 6 m | 8 m | 8 m | 2 m | 2 m | 4 m | 6 m | 8 m | 4 m | 6 m | 8 m
空気消費量 (m³/h): 4 | 27 | 38 | 45 | 4 | 4 | 4 | 45 | 27 | 38 | 27 | 38 | 45 | 27 | 38 | 14 | 22 | 14 | 14 | 14 | 22 | 22 | 22
回転数 (r.p.m): 20.000 | 17.000 | 15.000 | 13.500 | 20.000 | 20.000 | 20.000 | 13.500 | 17.000 | 15.000 | 17.000 | 15.000 | 13.500 | 17.000 | 15.000 | 19.000 | 18.000 | 19.000 | 19.000 | 19.000 | 18.000 | 18.000 | 18.000

技術仕様

• 動作方式: 空気式（コンプレッサ使用）、双方向回転。
• バルブ: ノッカ駆動バルブ、無整備運転を想定。
• 耐久性: 統合オイルタンクと処理済み部品により長寿命化。
• 利用可能直径: 25、40、50、65、75、100 mm。
• 利用可能長さ: 2 m、4 m、6 m、8 m。
• 遠心力範囲: 約1.960 N〜22.000 N（機種により異なる）。
• 空気消費量範囲: 機種により約4〜45 m³/h。
• 回転数範囲: 機種により約13.500〜20.000 r.p.m。
• 設計: 現場での取り回しを考慮したコンパクトで軽量な設計。
