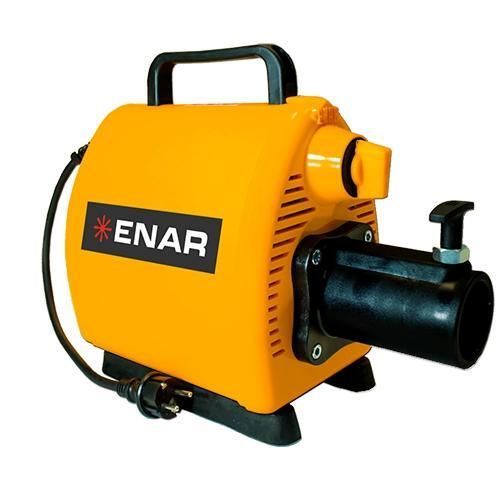

ACモーター VPA-D series

単相三相380V

概要
VPA-Dは現場で振子式バイブレータ（TNR-D）を駆動するための電動モーターです。三相仕様はクラッチを備え、モーターは二重絶縁で、単相・三相の構成が選択可能です。

ANR/TNRシリーズ
ANR/TNRシリーズは、各種のアグリ（先端）と伝達軸を多様なカップリングで提供します。

• 軸回転周波数：3,000 rpm
• 振子システム速度：最大12,000 rpm
• 電動機、ディーゼル、ガソリンエンジンに対応

技術仕様 — モーター VPA-D（概要）

• モデル：VPA-D 230/380V；VPAM-D 230V；VPAME-D 115V；VPA 230V 50-60Hz；VPAM-D 115V
• 寸法（全variant）：440 x 190 x 340 mm
• 周波数：50 Hz（一部のvariantは60 Hz）
• 出力：1.5 CV
• 回転数（r.p.m.）：3,000
• 電圧：400V ~3；230V ~1；115V ~1；230V ~3（モデルにより異なる）
• 重量：約12〜12.2 kg

技術仕様 — TNR-D + ANR（軸＆アグリ概要）

• 対応径：25 mm、38 mm、48 mm、58 mm、70 mm
• 対応長さ：モデルにより4 mおよび6 m
• 例：TNR-D 6-25 + ANR 25；TNR-D 4-48 + ANR 48；TNR-D 6-70 + ANR 70

用途
現場で振子式バイブレータを駆動する電動ソリューション。高出力、信頼性、汎用性が求められるプロフェッショナルなコンクリート作業や局所的な締固めに適しています。

利点

• 耐久性：高出力で信頼性の高いモーターにより長寿命を実現。
• 汎用性：単相／三相の各種モデルと各種伝達に対応。
• 保護ハウジング：衝撃やコンクリートの飛散からモーターを保護し、清掃が容易。
• メンテナンス不要：消耗部品を必要としない設計で、定期的な点検が不要。

技術仕様（まとめ）

• モデル名：VPA-D
• モーターオプションと主要仕様：上記のモデル参照
• TNR-D + ANRオプション：径25〜70 mm、長さ4 mまたは6 m
• 軸回転数：3,000 rpm；振子速度：最大12,000 rpm
• 適合性：電動機、ディーゼル、ガソリンエンジン；単相・三相のカップリング対応
• オプションアクセサリ：3''ホースクランプ；D型カップリング（単相）；D型カップリング（3相）；3'' 排水ホース 20 m
