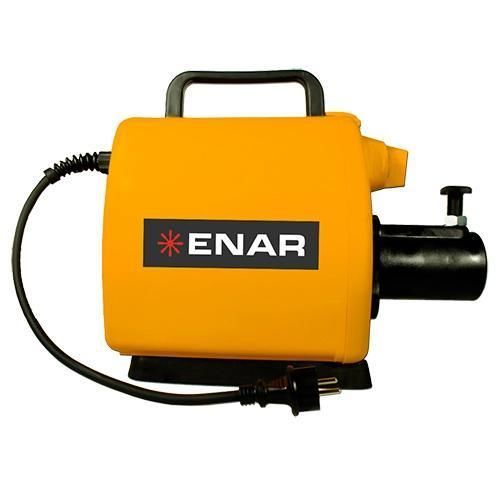

単相モーター VPA-H series

三相115Vクラッチ付き

概要
VPA-Hは、現場での高出力・信頼性・適応性を求められる用途向けに設計された、振り子式ポーカー（TNR-H）用の電動振動モーターです。単相・三相の供給に対応し、各種ポーカー径と伝達長に適合します。

主な特徴

• クラッチ付き三相モーター（単相仕様もあり）。
• 二重絶縁モーター。
• 現場での連続運転に適した高出力設計。
• 衝撃・飛散に強い保護ハウジング、清掃が容易。
• 保守を最小化する設計。

ANR / TNR 系列 — 性能概要

• 軸回転数：3,000 rpm。
• ポーカー先端における振り子システム周波数：最大12,000 rpm。
• 構成により電動・ディーゼル・ガソリン動力に対応。

用途
コンクリートの締固めや型枠の振動に用いる振り子式ポーカーの駆動に適したソリューションで、請負業者、レンタル業者、プレキャスト工場などでの使用を想定しています。

利点

• 耐久性：長時間稼働に対応するモーター設計。
• 汎用性：複数の電圧・ポーカー／伝達組合せに対応。
• 保護ハウジング：衝撃やコンクリートの飛散からモーターを保護し、ダウンタイムを低減。
• 低メンテナンス：予備部品や定期点検の頻度を低減。

モーター VPA-H — 技術表
VPAM-H 230V | VPAME-H 115V
寸法: 440 x 190 x 340 mm | 440 x 190 x 340 mm
周波数: 50 Hz | 50 Hz
出力: 1.5 cv | 1.5 cv
型式: VPAM-H 230V | VPAME-H 115V
回転数 (r.p.m): 3000 | 3000
電圧: 230V ~ 1 | 115V ~ 1
重量: 12 kg | 12 kg

TNR-H + ANR — 技術表
バリエーション: TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
直径: 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
長さ: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

技術仕様

• モーター寸法: 440 x 190 x 340 mm。
• 周波数: 50 Hz。
• 出力: 1.5 cv。
• モーター回転数: 3,000 r.p.m。
• 使用電圧: 230V ~ 1 および 115V ~ 1。
• モーター重量: 12 kg。
• 軸回転: 3,000 rpm、振り子システム: ポーカー先端で最大12,000 rpm。
• TNR-H + ANR の直径: 25、38、48、58、70 mm。長さ: 4 m、6 m。
