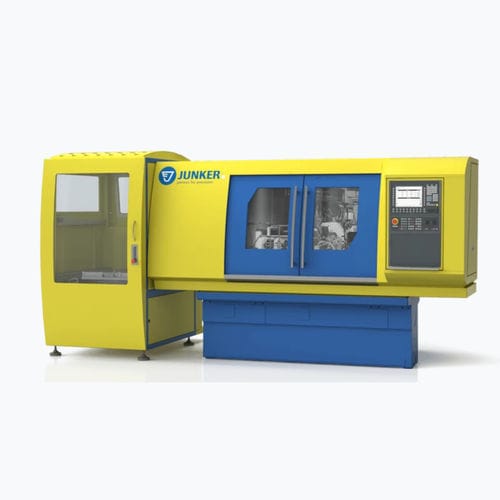

切削工具用研削機 FLUTEMAT

CNC精密CBN

FLUTEMATでは、ねじ切りされた工具は、スプリング式の角駒と心押台に取り付けられます。心押台の固定ストップにより、各刃の開始位置が同じになります。研削スピンドルの真後ろに取り付けられたドレッシングユニットは、短いサイクルタイムを保証します。研削中またはローディング中に砥石のインプロセスドレッシングを行います。 ハイライト - インプロセスドレッシング - プロファイル精度 研削工程の説明 フルート研削径2 - 20 MM HSSタップM12、ストレートフルーテッド サイクルタイム< 75 s 研削作業3つのチップとピール刃の研削 設備とオプション 機械ベッド ミネラルキャスト製のマシンベッドは、優れた減衰特性とねじり剛性を備えています。温度安定性により、周囲温度の変動を最小限の労力で補正することができ、一日を通して高いレベルの寸法安定性を保証します。 ドレッシングユニット 砥石ドレッシングはCNC制御です。駆動式ダイヤモンドドレッシングホイールまたはワーク依存型ダイヤモンドプロファイルローラーを使用できます。ドレッシングは手動で行われるか、砥石補正を伴う自動ドレッシングプログラムを使用して行われます。 アブラシブ 用途に応じて、CBNまたはダイヤモンド砥粒が使用されます。砥石の基本ボディはスチールまたはカーボンです。CBNと併用する場合、カーボンの基本ボディを使用することは理にかなっています：軽量で、振動減衰特性があり、高速でも寸法が安定しています。 コントロールシステム エルヴィン・ユンカー・オペレーターパネルは研削盤を制御するために特別に開発されました。
