フラット蝶番 20796532
金属製ネジ留めクロームめっき

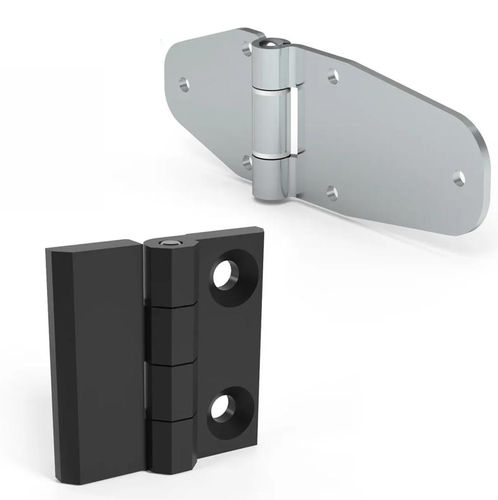

フラット蝶番 - 20796532 - Essentra Components/エッセントラコンポーネンツ - 金属製 / ネジ留め / クロームめっき

フラット蝶番 - 20796532 - Essentra Components/エッセントラコンポーネンツ - 金属製 / ネジ留め / クロームめっき - 画像 - 2

フラット蝶番 - 20796532 - Essentra Components/エッセントラコンポーネンツ - 金属製 / ネジ留め / クロームめっき - 画像 - 3

フラット蝶番 - 20796532 - Essentra Components/エッセントラコンポーネンツ - 金属製 / ネジ留め / クロームめっき - 画像 - 4

お気に入りに追加する

商品比較に追加する

Essentra Componentsのサイトについての詳しい情報

特徴

タイプ

フラット

素材

金属製

設置タイプ

ネジ留め

仕上げ加工

粉体塗装, クロームめっき, 黒ナイロン, 仕上げ無し

応用

ドア用, パネル用, 重荷重用

その他の特徴

スタッドボルト付, ダイカスト, 強化

長さ

最大: 187 mm
(7.362 in)

最少: 40 mm
(1.575 in)

幅

最大: 65 mm
(2.559 in)

最少: 40 mm
(1.575 in)

厚さ

最大: 16 mm
(0.63 in)

最少: 9 mm
(0.354 in)

詳細

平面ヒンジは、大きな接触面を確保して安定性と荷重分散を向上させるよう設計されています。固定方式はねじとピンを組み合わせたもので、取り付けが容易かつ確実で補強された固定を実現し、頻繁な使用や過酷な作業条件に適しています。

代表的な用途：重量扉、機械筐体、アクセスパネル、自動車のアセンブリ、発電機筐体。
繰り返しの応力や厳しい使用環境に耐えるよう設計されています。

材料・仕上げ・色

使用可能な材料：ステンレス鋼、鋼、亜鉛合金、ダイキャスト亜鉛（Zamac）、ポリアミド（PA）、30％ガラス繊維強化ナイロン。
仕上げ／色：鋼（自然）、銀、黒、クロムめっき、粉体塗装、無仕上げ。
該当シリーズ：SR4599、SR5506、SR5507。

製品バリエーション（代表SKU）

20121617 — 価格帯：€9.4099 - €13.1738；在庫数：220；全長：50.0 mm；厚さ：11.0 mm；幅：50.0 mm；仕上げ：クロム；カム材質：ダイキャスト亜鉛。
20123543 — 価格帯：€6.3009 - €8.8212；在庫数：2205；全長：50.0 mm；厚さ：11.0 mm；幅：50.0 mm；仕上げ：粉体塗装；材質：ポリアミド。
20054090 — 価格帯：€4.9744 - €6.9641；在庫数：290；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm；材質：30％ガラス繊維強化ナイロン。
20069100 — 価格帯：€2.901 - €4.5127；在庫数：29；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm；仕上げ：クロム（指定時）。
20054076 — 価格帯：€1.8602 - €2.8936；在庫数：562；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm；仕上げ：無仕上げ；一部バリアントでは材質がPAと表示。
20124397 — 価格帯：€8.0419 - €13.9863；在庫数：300；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm；仕上げ：粉体塗装；材質：亜鉛合金。
20124380 — 価格帯：€2.5027 - €3.8931；在庫数：275；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm；仕上げ：粉体塗装。
20121662 — 価格帯：€9.4099 - €13.1738；在庫形態：受注生産（納期要確認）；全長：50.0 mm；厚さ：11.0 mm；幅：50.0 mm；仕上げ：無仕上げ。
20069117 — 価格帯：€2.4024 - €3.737；在庫数：30；全長：40.0 mm；厚さ：9.0 mm；幅：40.0 mm。
20796501 — 在庫形態：受注生産（納期要確認）；全長：187.0 mm；厚さ：16.0 mm；幅：65.0 mm；カム材質：鋼；仕上げ：自然。

特性 / 技術仕様

タイプ：ねじとピンで固定する平面ヒンジ。
設計：接触面が大きく、安定性と荷重分散が向上。
固定方式：ねじ＋ピンの組合せにより補強された取り付けと簡易組立を実現。
用途：重量扉、機械筐体、アクセスパネル、自動車アセンブリ、発電機。
材料（例）：Zamac（カム）、亜鉛合金、ポリアミド（PA）、鋼、ステンレス鋼、30％ガラス繊維強化ナイロン。
利用可能な寸法（例）：全長 40.0 mm、50.0 mm、187.0 mm；全幅 40.0 mm、50.0 mm、65.0 mm；全厚 9.0 mm、11.0 mm、16.0 mm。
取り付け穴：通常は2つの取り付け穴（SKUにより異なる）。
仕上げの種類：クロム、黒、自然／無仕上げ、粉体塗装。
価格：参照および数量により変動（SKUごとの価格帯を表示）。
