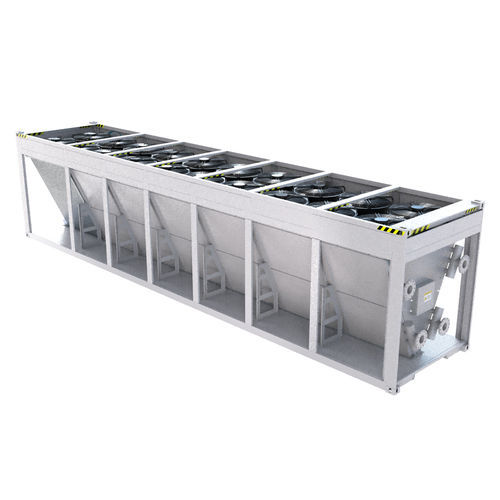

空気冷却器 EXT series

概要
高密度液冷システム向けの空冷式ドライクーラー。AIおよびHPCデータセンターのミッションクリティカルな液冷インフラ向けに設計されたEXTRCOOLのドライクーラーは、CDUループからの廃熱を効率的に放散し、高電力GPUサーバーや高密度ラックでの信頼性の高い低PUE運用を実現します。ラック当たりの電力密度が50 kWを超える環境でも、エンタープライズクラスの本機は24時間365日の連続的かつ省エネルギーな熱排出を提供します。

主な技術的利点

• 高効率の熱排出：大面積のフィン付きチューブ熱交換器と高静圧ファンの組合せにより気流側の熱交換を最大化し、チャイルドウォーターに依存せず閉ループ液体の熱を排出します。
• 堅牢なコンテナ化設計：屋外設置向けにISOコンテナ基準で構築され、耐候性筐体、耐腐食塗装、振動吸収構造を備えています。
• スケーラブルなモジュラー構成：マルチファンの並列構成で柔軟に容量を調整でき、100 kWからMW級の液冷システムに対応します。
• 低騒音・省エネルギー運転：可変速ECファンが冷媒温度に応じて風量を動的に制御し、消費電力を抑えPUEを低減します。
• プラグ＆プレイ統合：標準フランジ接続と事前試験済み配管によりCDU、コールドプレート、マニホールドシステムへの統合を簡素化し迅速な展開を可能にします。

製品仕様
属性: 仕様
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

適用シナリオ

• AIデータセンター：高密度AIトレーニングワークロードを支えるGPU液冷システムの信頼できる熱排出。
• HPCおよびスパコンクラスター：科学計算やエンジニアリングシミュレーションの液冷ループ向け効率的な冷却。
• 空冷から液冷へのレトロフィット：冷水設備なしで従来の空冷データセンターのアップグレードを可能にします。
• エッジ & コロケーションデータセンター：コンテナ化されたコンパクトな形状で屋外や狭小スペースでの展開をサポート。
• ハイブリッド液冷アーキテクチャ：部分的または完全な液冷ソリューションのためにCDUシステムと統合できます。

このドライクーラーを選ぶ理由
ドライクーラーは複雑な冷水システムを不要にし、液冷データセンター向けのスケーラブルな熱排出ソリューションを提供します。本機は高い熱効率、堅牢な展開性、柔軟な統合性を兼ね備え、AIおよびHPCワークロードの変化に対応しつつ、年間を通じて安定した低騒音・省エネルギー運転をサポートします。

よくある質問

• 1. 液冷システムにおけるドライクーラーの用途は何ですか？ ドライクーラーは液冷ループの廃熱を周囲の空気に放散し、CDUシステムの熱排出ユニットとして機能し、冷水システムを不要にします。
• 2. ドライクーラーを冷却塔の代わりに使う理由は？ ドライクーラーは水の蒸発を伴わず、水消費やレジオネラのリスクを排除し、一般に保守が少なくて済みます。
• 3. このドライクーラーはCDUシステムと互換性がありますか？ EXTRCOOLのドライクーラーは標準的な液循環の圧力・温度に対応し、市販の多くのCDUや液冷ラックに合わせられるフランジ接続のカスタマイズが可能です。

技術仕様 / 特徴

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
