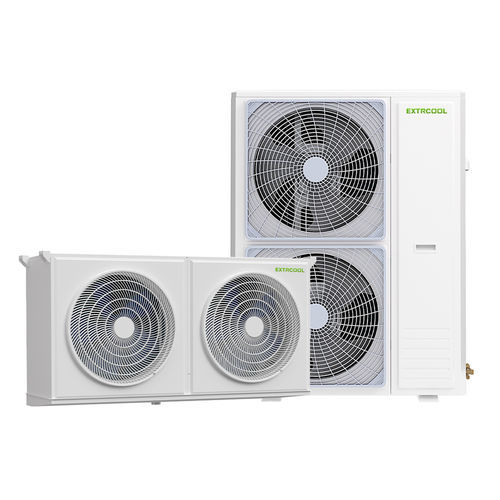

食品用途冷却装置

工業用倉庫用スーパーセンター用

製品概要
EXTRCOOLのAI制御フルインバーター冷蔵倉庫用冷凍ユニットは、産業・商業向けコールドチェーン用途に向けた分割型システムです。主な構成要素は、多列L型大型蒸発器、EVIダブルローターDCインバーター圧縮機（GMCC）、DC可変速屋外ファン、二重電子膨張弁（EEV/EVI）です。高精度な温度制御、インバータによる省エネ制御、低温下での安定動作を提供し、5G遠隔管理オプションに対応します。

設計と信頼性
ユニットは凝縮水ドレン配管の凍結防止ヒーター、大ピッチフィン（2.4–6 mm）、耐腐食性コーティングを施したステンレス鋼板筐体を備えます。シャーシには高温冷媒による融氷（デアイシング）システムを統合し、蒸発器やドレンパンの氷結を防止します。高精度制御とインテリジェントな霜取りサイクルにより、保守作業を低減し厳しい環境での連続運転を支援します。

運用上の利点
AI制御のインバータは、周囲温度、庫内負荷、開扉頻度、機器状態などの実データを基に、圧縮機回転数、冷却出力、霜取りタイミングをリアルタイムで最適化します。これにより温度変動を最小化し、製品ロスを抑え、固定速機比の設備に比べてライフサイクル上のエネルギーおよび保守コストを低減します。

コアコンポーネントと主な設計特徴

• 広い周囲温度対応：-35°C～52°Cでの信頼動作。
• 高効率蒸発器設計：外・内ローターファン選択肢と2.4–6 mmの大ピッチフィンで熱交換を最適化。
• 耐食構造：ステンレス被覆部材と厳環境向けフィンのカスタマイズ対応。
• 包括的な防氷対策：凝縮水ドレンヒーターとシャーシの高温冷媒融氷で連続運転を確保。

AI周波数変換の利点

• 省エネ性能向上：COPの改善により運転コストを低減。
• 迅速な冷却応答：広帯域動作とワンキー制御で急速冷却が可能。
• 機器寿命延長：周波数制御により頻繁な始動停止を抑制。
• 高精度な温度安定性：製品品質を維持する精密制御。
• 低騒音運転：多様な設置環境に適合。
• 太陽光発電との親和性：多くの場合追加インバータなしでPV電力と併用可能。

高温フルオライド除霜の利点

• 超短時間の除霜サイクル：電気除霜より短時間で完了。
• 除霜中の温度変動が小さい：鮮度保護に有利。
• 運転コスト低減：電気式に比べ高い熱効率。
• メンテナンス軽減：安定した方式により部品交換頻度を低減。

高温フルオライド融氷の特徴

• 精密な氷除去：事前加熱により蒸発器の機械的損傷を防止。
• 大幅な省エネ：高効率熱エネルギーで電力消費を削減。
• 自動運転：過酷な着霜時に自動起動し停止を防止。
• 運用安全性の向上：不安定電源下でも高温排気で確実に氷を溶解。

適用分野

• 広範囲での精密温度制御：AI周波数変換により-20°C～40°C範囲で±0.5°Cの制御が可能。
• 医薬・化学品保管：冗長構成や低変動を求める精密保管。
• コールドチェーン倉庫：多温度帯管理やコスト効率の良い周波数制御。
• 食品加工・長期保管：急速凍結や24時間連続運転の要件に適合。
• 小売・大規模小売店：省スペース・低騒音・保守容易な標準化ソリューション。
• 果実の追熟・予冷：迅速な予冷と周波数制御による追熟で鮮度延長。

製品パラメータ表
屋外ユニット型式：EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
電源仕様：220V/~50Hz（機種により） | 380V/3N~50Hz（機種により）
定格冷房能力 (kW)：12.00 | 12.00 | 16.00 | 19.70 | 23.80
定格入力電力 (kW)：4.61 | 4.61 | 6.18 | 7.82 | 9.33
定格冷房COP (kW/kW)：2.60 | 2.60 | 2.59 | 2.52 | 2.55
最大入力電力 (A)：7.00 | 7.00 | 9.00 | 10.50 | 13.00
最大入力電流 (A)：31.80 | 11.80 | 15.20 | 17.70 | 22.00
屋外ユニット騒音 (dB(A))：57 | 57 | 59 | 60 | 61
冷媒：R410A（全機種）
防水等級：IPX4（全機種）
屋外ユニット外形寸法 (L×W×H mm)：1110×454×940 | 1110×454×940 | 1110×454×940 | 1010×450×1266 | 1135×454×1440
屋外ユニット質量 (kg)：86 | 84 | 90 | 95 | 125
接続配管 (液体/ガス mm)：9.52/15.88（大多数） | 9.52/19.05（EXT230CT）
圧縮機種別：EVI DCインバータ二重ローター（GMCC）；台数：屋外ユニットあたり1台
ファン（屋外）型式：DCインバータファン（Welling）；台数：機種により1または2
絞り方式：EEV/EVI二重電子膨張弁（全機種）
屋内ユニット型式：EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
屋内ファン型式：外側ローター軸流ファン；台数：小型は2台、大型は3台
屋内ファン出力 (W)：180×2 | 180×2 | 260×2 | 260×2 | 260×3
屋内風量 (m³/h)：3000×2 | 3000×2 | 4500×2 | 4500×2 | 4500×3
ドリップトレイ除霜方式：温風/高温冷媒除霜（全機種）
凝縮水ドレン凍結防止ヒーター (W)：100（全機種）
保管温度範囲：-20°C ~ 40°C（定格制御範囲）
蒸発温度範囲：-30°C ~ 15°C
保護等級：IPX4（屋内外指定通り）
屋内ユニット外形寸法 (mm)：1357×395×720（屋内モデル共通）
屋内ユニット質量 (kg)：49 | 49 | 55 | 55 | 76
適用体積 (0°C, m³)：EXT120C/EXT120CT: 90–130 m³; EXT160CT: 120–220 m³; EXT200CT: 200–310 m³; EXT230CT: 300–400 m³
適用体積 (-20°C, m³)：EXT120C/EXT120CT: 20–30 m³; EXT160CT: 25–40 m³; EXT200CT: 35–55 m³; EXT230CT: 50–80 m³
注：選定は断熱性能、有効容積、外気温、投入温度、開扉頻度等で変動します。具体的条件に基づいた詳細計算を実施してください。

技術仕様

• ブランド：EXTRCOOL
• 機種/呼称：AI制御フルインバーター冷蔵倉庫用冷凍ユニット（EXT120C, EXT120CT, EXT160CT, EXT200CT, EXT230CT）
• 冷媒：R410A
• 電源仕様：220V/~50Hz および 380V/3N~50Hz（機種により）
• 定格冷房能力範囲：12.0–23.8 kW
• 定格入力電力範囲：4.61–9.33 kW
• COP範囲：約2.52–2.60
• 動作周囲温度範囲：-35°C〜52°C
• 保管温度制御範囲：-20°C〜40°C（±0.5°C精度、典型）
• 蒸発温度範囲：-30°C〜15°C
• 除霜方式：温風/高温冷媒除霜
• 防氷対策：凝縮水ドレンヒーターおよび高温冷媒除霜
• 圧縮機：EVI DCインバータ二重ローター（GMCC）
• ファン：DCインバータ屋外ファン；外側ローター式屋内ファン
• 保護等級：IPX4
