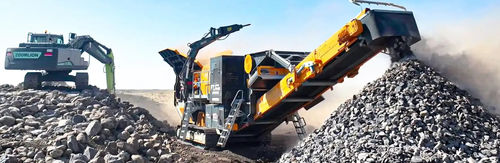

ジョークラッシャ－ FTJ-11-75

移動型ディーゼルエンジン式プライマリー

概要
FTJ-11-75 移動式ジョークラッシャーは、石材、コンクリート、建設廃材の一次破砕用に設計された履帯式高能力ユニットです。給餌、一次破砕、選別、在庫処理を統合し、現場での一次処理を可能にします。

振動給料ホッパー
振動給料ホッパーは、ビブロモーターと鋼製スプリングを用いて投入材料を素早く破砕機へ送ります。ボルト接続のグリズリースクリーンが泥状の混入を防ぎ、スクリーンサイズはユーザー指定により決定されます。堅牢な構造とA1品質のスプリングで長寿命を確保します。

ジョークラッシャー
珪酸分の多い硬質で研磨性の高い材料（玄武岩、花崗岩）に適しています。可動ジョーは固定ジョーに対して圧縮/楕円運動を行い材料を破砕します。油圧調整により排出粒度を設定可能です。内部は交換可能な保護ライナーで保護され、保守が容易です。主要部品には可動ピットマン、フライホイールシステム、テンショナーアセンブリが含まれます。

在庫ベルト（折りたたみ式コンベヤ）
折りたたみ式の在庫コンベヤは破砕物を在庫エリアへ迅速に搬送し、輸送時の寸法を低減します。耐摩耗性ベルト部品で長寿命を実現します。構成要素はベルトトラバース、駆動ドラム、結合モーター等です。

分離ベルト（磁選）
過大寸法の分離ベルトは、主永久磁石ブロック、無限ベルト、駆動モーター、および金属の不要付着を防ぐ磁気的に隔離された鋼製フレーム（MBSシリーズ）を備えます。3極の磁場構造を持ちます。

履帯システム
履帯システムは移動性を提供し、履帯幅は500 mmです。多様な地形での移動性と耐性を備えるよう設計され、A1品質およびCE基準に適合します。

自動化システム
プラントはPLCベースのフルオートメーションで制御され、機上の操作パネルで動作モードを調整します。破砕機、在庫コンベヤ、給料ホッパーを自動化で管理します。オプション：プロフェッショナルインターフェース、リモートコントロール、加熱センサー保護。

ジェネレーター／ハイブリッドシステム
ジェネレーターは連続運転の電源を供給します。ハイブリッド構成によりディーゼルおよび/または電力網での運用が可能で、不安定または無電力の現場でも対応できます。ハイブリッド容量は現場の電力要件に応じて選択可能で、燃料消費と効率を最適化します。

自動潤滑システム（オプション）
オプションの自動潤滑システムは、稼働中および保守時に必要箇所へ定量のグリースを供給し、均等な分配でメンテナンス時間と潤滑剤使用量を低減します。

油圧システム
油圧システムは、油圧制御アームにより給料ホッパーのカバーや在庫コンベヤを手作業なしで作動させます。迅速なオン／オフ動作が可能です。

• 利点：人手不要で作動
• 関連部品に迅速な可動性を付与
• 迅速かつ実用的な解決策

輸送寸法（メートル法）
Model | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

輸送寸法（ヤード・フィート）
Model | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

コンポーネントと設計に関する注記
装置は次を含みます：グリズリースクリーンとビブロモーター付き振動給料ホッパー；油圧ギャップ調整と交換可能ライナーを備えたジョークラッシャー；折りたたみ式在庫コンベヤと駆動ドラム；絶縁フレーム付き磁気分離ベルト；500 mm 履帯システム；オプションの加熱センサーとリモート制御を備えたPLCベースの自動化；ハイブリッドジェネレーター配置；オプションの自動潤滑システム；油圧制御アームおよび油圧ホッパーカバー。

仕様 / 技術仕様

• 型式: FTJ-11-75
• 用途: 石材、コンクリート、建設廃材の一次破砕
• 給餌: ビブロモーターと鋼製スプリングを備えた振動給料ホッパー；ボルト式グリズリースクリーン（スクリーンサイズはユーザー指定）
• 破砕機の種類: 可動ピットマン、フライホイールシステム、テンショナーアセンブリを備えたジョークラッシャー
• ジョー調整: 希望の排出粒度のための油圧調整システム
• 保護: ジョークラッシャー内部の交換可能な保護ライナー
• ストック処理: 耐摩耗性要素、ベルトトラバース、駆動ドラムを備えた折りたたみ式在庫コンベヤ
• 分離器: 無限ベルトと磁気的に隔離されたフレームを持つMBSシリーズ永久磁石分離器；3極磁場
• 履帯システム: 500 mm 幅；多用途の機動性および困難地形向けに設計
• 自動化: PLCベースのフルオートメーション、プロフェッショナルインターフェース、リモートコントロール；加熱センサー保護はオプション
• 電源: ハイブリッド運転（ディーゼル + 電力網）対応のジェネレーター — サイト要件に応じた容量オプション；低燃料消費 / 高効率
• メンテナンス: 均等なグリース分配とメンテナンス時間短縮のためのオプション自動潤滑システム
• 油圧: ホッパーカバーとストックベルト用の油圧制御アーム（迅速で労力不要の作動）
• 輸送寸法 (L x W x H): 15650 mm x 3365 mm x 3660 mm
