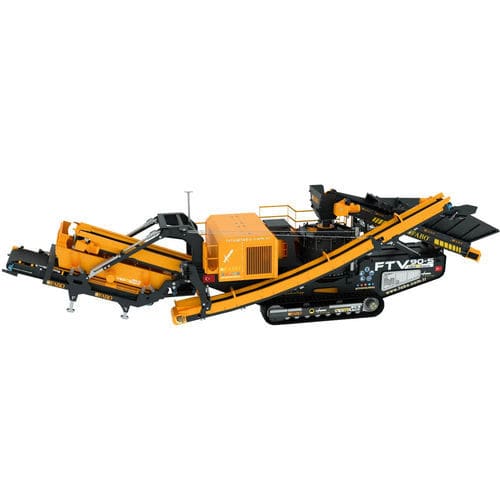

垂直軸インパクトクラッシャ－ FTV-90-s

移動型ディーゼルエンジン式砂生産用

概要
FTV-90-s 移動式垂直軸衝撃破砕・選別プラントは、履帯式シャーシ上で細砕と選別を統合した装置です。0–5 mm の高率砂生産向けに設計され、玄武岩や花崗岩などの硬質で耐摩耗性の高い原料の処理に適しています。給料、破砕、選別、在庫搬送を PLC 自動化とハイブリッド電源・潤滑オプションと共に統合しています。

ベルトフィーダ

• ベルトフィーダは荷下ろしされた材料を破砕機へ安定供給します。
• 2つの駆動モータと過熱防止のモータ保護機能を備えています。
• フィーダと破砕機の負荷は自動化システムに連動して制御されます。
• 自動化ロジック：破砕機の電流が高いときはバンカー供給を停止して詰まり・摩耗を防ぎ、電流が低いときは供給を増やして処理能力を最大化します。

垂直軸破砕機（VSI）

• 0–5 mm の細砂生産に高効率を発揮する主要機です。
• 高速ロータが材料を保護ライナーに衝突させて破砕する方式で、硬質かつ耐摩耗性の高い原料に適しています。
• ロータ直径：Ø 900 mm（VSI-900 ロータ）。
• 最大給料寸法：50 mm。
• 保護ライナーは破砕機内部を覆い本体摩耗を低減し、ボルト固定で迅速交換・保守が可能です。
• 高生産性と保守の容易さを考慮した設計です。

振動ふるい

• 破砕物を所定の粒度に選別し、各製品を在庫ベルトへ振り分けます。
• 標準のふるい面積例：1500 x 3200 mm（顧客要件に応じて構成可能）。
• 耐久性のある鋼製ばねにより過酷な条件下でも連続運転が可能です。
• ふるい線（メッシュ）は迅速に交換でき、ダウンタイムを最小化します。

在庫ベルト／折畳式コンベヤ

• 折畳式在庫コンベヤは破砕物を在庫場所へ輸送し、折畳時には輸送占有面積を削減します。
• 耐摩耗性の高いベルト材で長寿命を確保しています。
• 機能：ベルトストローク調整、ドラム駆動、結合モータ等。

分離ベルト（磁選機）

• 大型コンベヤ搭載の磁選機は永久磁石ブロック、無限ループ分離ベルト、モータ、磁気的に分離された鋼製フレームを含みます。
• MBS シリーズの永久磁石設計はフレームへの不要な金属付着を防ぎます。
• 分離性能向上のための 3 極磁場オプションがあります。

走行システム

• 幅 500 mm の履帯を備えた走行機構により不整地での堅牢な移動が可能です。
• 2 段階の走行速度調整により制御された移動が可能です。

自動化システム

• 装置搭載の PLC ベースの制御盤で破砕機、在庫コンベヤ、給料ホッパーを完全制御します。
• 供給と搬送を最適化して効率を高め、設備保護を行います。
• プロフェッショナルな HMI、遠隔制御機能、オプションの温度センサ保護を備えます。

発電機およびハイブリッドシステム

• 搭載発電機は途切れない電源を供給し、ハイブリッドオプションはディーゼルおよび電力網での運転を可能にします。
• ハイブリッドモードは不安定な電源による故障を回避し、現地電源使用時には無効化できます。

自動潤滑システム（オプション）

• 軸受や潤滑を必要とする部位へ定時かつ均一にグリースを供給します。
• 保守作業と手作業を削減し、最適な潤滑量で維持コストを抑えます。

油圧システム

• 油圧アクチュエータによりバンカーカバーや在庫コンベヤを人手を介さず操作します。
• 迅速かつ実用的な操作で関連部の折畳／展開と機械の移動が可能です。
• 利点：手作業不要、迅速な展開、現場での実用的な運用。

設計と保守性

• ボルト固定の保護ライナーにより迅速な交換が可能です。
• ロータ、ライナー、ふるい部品の迅速なメンテナンスを考慮した可搬設計です。

輸送寸法／図面
輸送寸法および詳細な技術図面はモデルのメートル系およびインチ系で提供されます。

技術仕様

• 型式：FTV-90-s
• 破砕方式：垂直軸衝撃（VSI）、VSI-900 ロータ（Ø 900 mm）
• 最大投入径：50 mm
• 主な製品範囲：産砂 0–5 mm（高率）
• 振動ふるいの例：1500 x 3200 mm（構成可能）
• ベルトフィーダ：2 モータ、モータ保護、自動化連動制御
• 在庫コンベヤ：折畳式、耐摩耗ベルト
• 分離ベルト：永久磁石（MBS シリーズ）、オプション 3 極磁場
• 履帯幅：履帯 500 mm（堅牢な機動性）
• 自動化：PLC 制御、遠隔制御、温度センサ保護（オプション）
• 電源オプション：搭載発電機とハイブリッド（ディーゼル/電力）機能（オプション）
• 潤滑：自動潤滑システム（オプション）
• 油圧：バンカーカバーおよびコンベヤ用油圧作動アーム
