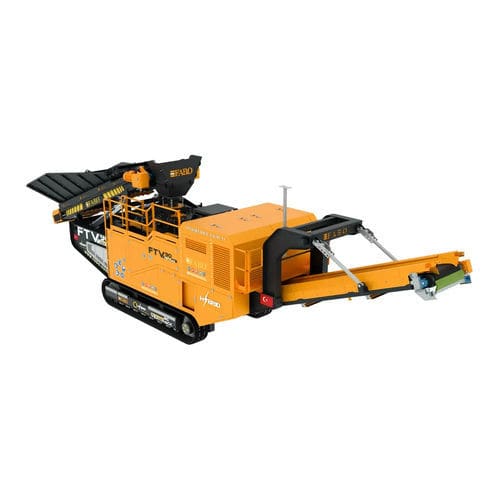

垂直軸インパクトクラッシャ－ FTV-90

移動型ディーゼルエンジン式砂生産用

概要
FTV-90 移動式垂直軸インパクトクラッシャーは、クローラー搭載のVSIシステムにより石材やコンクリートの整形および微細破砕を行い、0〜5 mmの砂生産に最適化されています。玄武岩や花崗岩などの硬質で研磨性の高い材料に対応する設計で、高い生産能力、効率的な稼働、保守性を備えています。ロータは供給材を加速し、ボルト固定された耐摩耗ライナーに打ち付けることで粒形を制御し、ライナーは迅速に交換できます。

ベルトフィーダー
ベルトフィーダーは積載された材料を破砕機へ転送し、2台のモーターで駆動されます。過熱防止のためのモーター保護を備え、自動化システムにより作業強度を制御します。

• この機能は2段階で動作します：
• ステップ1：破砕機内の破砕物密度が高くなると電流が上昇します。自動化システムがこれを検知し、バンカーからの供給を停止して蓄積を防ぎ、摩耗を抑制します。
• ステップ2：破砕物密度が低下すると電流が減少します。自動化システムはバンカー供給を増加させ、供給ホッパーがより速く材料を供給して生産量を維持します。

垂直軸クラッシャー（VSI）
垂直軸クラッシャーは0〜5 mmの砂生産で最大の歩留まりを得るよう最適化されており、硬質・研磨性材料の処理に適しています。内部の保護ライナーが本体の摩耗を防ぎ、ボルト固定で作業員による迅速な交換が可能です。高速回転するロータが材料をライナーに投射して粒形を整えます。

主要なVSI特性

• モデル参照：VSI-900（垂直軸設計）
• ロータ直径：Ø 900 mm
• 保守が容易でライナーの迅速交換が可能
• 最大給料寸法の例：50 mm（詳細は技術ページ参照）

ストックベルト / 折畳式コンベヤベルト
折畳式のストックコンベヤは破砕物を速やかにストックエリアへ搬送し、折畳時には設置面積を低減します。ベルト、トラバース、ドラム、結合モーターなどの部品は耐摩耗性を考慮して製造されています。

セパレーターベルト
大型のセパレーターベルトはMBSシリーズの永久磁石セパレータを採用し、主磁気ブロック、無限ベルト、駆動モータ、磁気的に分離されたスチールフレームを備え、金属の付着を防ぎます。3極磁界、駆動ドラムおよび適合するモータが特徴です。

トラックシステム
トラックシステム（参考幅 500 mm）は悪路での移動性を確保します。二段階の速度調整に対応し、A1 QualityおよびCE基準に準拠した耐久設計です。

自動化システム
クローラー式破砕プラントはPLCベースの自動化システムとプロフェッショナルな操作インターフェースで制御されます。破砕機、ストックコンベヤ、供給ホッパーなどの主要装備は操作パネルで管理され、リモートコントロールやオプションの熱センサ保護が利用可能です。

発電機 / ハイブリッドシステム
発電機は必要な電力を供給し、ディーゼル＋電網のハイブリッド運転をサポートします。電力網が不在または不安定な現場で稼働可能で、現地電源が利用可能な場合はハイブリッドを無効にして接続できます。ハイブリッド容量は現場要件に応じて設定可能です。

自動潤滑システム（オプション）
自動潤滑システムは稼働中および保守時に必要部位へグリースを供給し、均一な潤滑配分、潤滑剤使用量の最小化、保守時間と労力の低減を実現します。

油圧システム
油圧システムは油圧アームによりバンカー蓋やストックベルトの自動移動を可能にし、作業員の手作業を不要にします。迅速かつ実用的な操作が可能です。

• 人手を必要とせずに動作
• 関連部品の迅速な移動を提供
• 迅速で実用的な操作

機械が提供するもの

• 微細砂（0-5 mm）用の高い生産能力
• ボルト固定の保護ライナーによる迅速な交換で維持管理が容易
• 500 mm幅のトラックによる移動性
• PLCベースの自動化、リモートコントロールおよびオプションの熱センサ保護
• ディーゼル/電網運転用のハイブリッド発電機オプション
• 保守負担を軽減する自動潤滑のオプション

図面・技術図
製品資料には技術図、輸送寸法図およびクローラー式VSIユニット、ロータ、トラックアセンブリを示す複数の画像が含まれます。

技術仕様

• 商用モデル名：FTV-90
• 破砕機タイプ：Vertical Shaft Impact (VSI)
• 参照ロータ直径：Ø 900 mm (VSI-900)
• 参照最大給料寸法：50 mm
• 主な用途：石材・コンクリートの整形および微細破砕；砂生産 0-5 mm
• 供給システム：2台モーター付き Belt Feeder、モーター保護
• ストックコンベヤ：折畳式ストックベルト
• セパレータ：永久磁石式セパレータ（MBSシリーズ）対応
• トラックシステム：トラック幅 500 mm；二段階速度調整
• 制御：プロフェッショナルインターフェースのPLCベース自動化、リモートコントロール
• 電源：ハイブリッド（ディーゼル＋電気）対応の発電機（オプション）
• 保守機能：ボルト固定の保護ライナーで迅速交換；自動潤滑システム（オプション）
• オプション保護：熱センサ保護（オプション）
