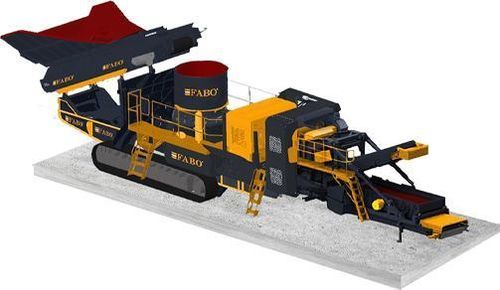

円錐形クラッシャ－ FTC-300-s

移動型ディーゼルエンジン式大容量

概要
FTC-300-s は、給料、破砕、ふるい分け、在庫搬送システムを統合した履帯式の移動式円錐破砕・スクリーニングプラントです。現場での高能力な骨材生産を想定し、ハイブリッド電源オプションとフルオートメーションを備えて安定した処理能力と効率的な現場運用を実現します。

ベルトフィーダー
ベルトフィーダーは材料を破砕機へ移送し、モーター保護と自動制御で給料量を最適化し過負荷を防止します。

• モーター過熱保護
• プラント自動化による給料強度制御
• 破砕機の電流に応じてトランスファーを調整する二段階自動ロジック

円錐破砕機
高回転数と強固なギア伝達を備え、プラントの定格能力を発揮します。ピニオン軸とハブを介して動力が伝達され、マントルとコンケーブで破砕します。

• システムでの参照モデル：CC-300
• 給料口（円錐）：215 mm
• ピニオン軸、ハブ、ギアによる信頼性の高い動力伝達

振動スクリーン
振動スクリーンは破砕物を指定粒度に選別し在庫へ供給します。頑強なスチールスプリングと交換可能なスクリーンワイヤで重負荷条件に対応します。

• 標準スクリーンサイズ：1500 x 4200 mm
• 連続運転に適した耐久スチールスプリング
• 迅速交換可能なスクリーンワイヤ

ストックベルト＆セパレーターベルト
折りたたみ式のストックコンベアは輸送時の占有面積を低減します。セパレーターベルトは永久磁石ブロックと無限ベルトを備え、金属異物の付着を防ぎます。

• 輸送時にコンパクトになる折りたたみ式コンベア
• ベルトトラバース、ドラム駆動、結合モーター
• オプション：3極磁界の磁気分離

トラックシステム
履帯式シャーシは過酷な地形での移動性を提供します。履帯幅は500 mmで規定されています。システムは品質およびCE基準に準拠して設計されています。

自動化システム
PLCベースの自動化が破砕機、コンベア、ホッパー等を管理し、プロフェッショナルなユーザーインターフェースとリモート操作を提供します。

• PLC制御
• プロフェッショナルなユーザーインターフェース
• リモートコントロールおよびオプションの熱センサー保護

ジェネレーター（ハイブリッド技術）
ジェネレーターはディーゼルおよび／または電力網での運用を可能にし、電力供給が不安定な現場での稼働に対応します。ハイブリッド容量は現場要件に応じて設定されます。

• ディーゼル＋電気のハイブリッド運転
• 低燃費オプション
• 持続的かつ効率的な運転を想定

自動潤滑システム（オプション）
オプションの自動潤滑は主要部位にグリースを供給し、保守時間を短縮して均一な潤滑を実現します。

油圧システム
油圧アクチュエータがホッパーカバーやコンベアを作動させ、迅速で人手を要さない操作を可能にします。

• 油圧制御アーム
• 油圧式ホッパーカバーとベルト駆動
• 人手を必要としない作動

破砕室 - 最大給料（表）
破砕室 | 最大給料 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

構成部品と主要データ

• 生産能力：220-340 TPH
• 破砕機タイプ：円錐破砕機（参照：CC-300）
• 動力：500 kVA（発電機／ハイブリッドオプション）
• 振動スクリーン：1500 x 4200 mm
• 概算重量：51,500 kg
• 給料口（円錐）：215 mm

技術仕様

• 生産能力：220-340 TPH
• 破砕機タイプ：円錐破砕機（参照：CC-300）
• 動力：500 kVA（発電機／ハイブリッドオプション）
• 振動スクリーン：1500 x 4200 mm
• 機械重量：51,500 kg
• 給料口（円錐）：215 mm
• 履帯幅：500 mm
• 自動化：PLCベースのインターフェース、リモート制御、オプションの熱センサー保護
• オプションシステム：自動潤滑システム、ハイブリッド発電機
• 主要コンポーネント：モーター保護付きベルトフィーダー、折りたたみ式ストックベルト、永久磁石式磁気分離、ホッパー用油圧システム
