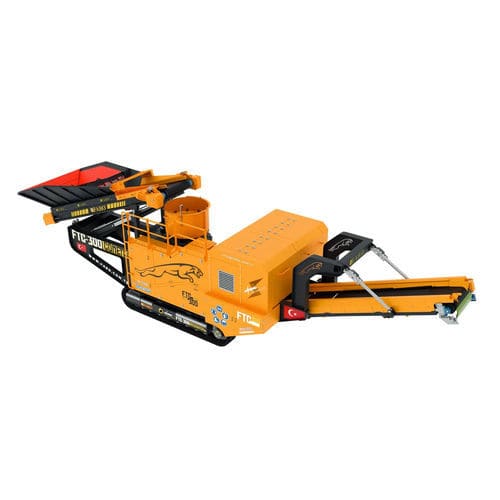

円錐形クラッシャ－ FTC-300

移動型ディーゼルエンジン式コンパクト

概要
FTC-300 移動式円錐破砕機は、クローラ式の強力な破砕、高容量および採石場、鉱山、骨材プロジェクト向けの信頼性の高い性能を提供します。

ベルトフィーダー
ベルトフィーダーは、投入された材料を迅速に破砕機へ送ります。フィーダーは2台のモーターで駆動され、可動性を確保し、過熱による故障を防ぐモーター保護システムを備えています。ベルトフィーダーと破砕機の作業負荷は自動化システムで連動します。

自動化の相互作用
ステップ1：破砕機内の破砕物の密度が高い場合、破砕機の電流が上昇します。自動化システムはこの上昇を検知し、供給シュートへの蓄積および過度の摩耗を防ぐためバンカートランスファーを停止します。

ステップ2：破砕物の密度が低い場合、破砕機の電流が低下します。システムはこの低下を検知し、バンカートランスファーを増加させ、ホッパーが破砕機へ材料をより迅速に供給するよう調整し、生産能力を最大レベルに維持します。

円錐式破砕機
エンジンの動力はギアシャフトへ伝達され、ギアでハブに送られます。破砕機内部のコアとコンカーブが石を破砕します。堅牢なロータ回転速度と強固なギア構造により、高い生産性を実現し、FTC-300が最大容量で稼働可能です。

破砕室（表）
見出し：破砕室 | 最大供給 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC：215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF：35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | （データなし） | （データなし） | （データなし） | （データなし） | （データなし） | （データなし） | （データなし）

主要機械データ（表）
生産能力：220-340 TPH
破砕機タイプ：円錐式破砕機
電力：500 kVA
重量：42.000 kg

ストックベルト
FABO 折りたたみ式ストックコンベヤは、破砕物を迅速に保管エリアへ送ります。折りたたみ構造により機械寸法を最小化します。耐摩耗性ベルトにより長寿命を確保します。

トラックシステム
トラックシステムは機械の移動性を提供します。トラック幅は500 mmです。トラックは過酷な地形に耐えるよう設計されています。本システムは多用途の移動性をサポートし、A1 QualityおよびCE基準に適合します。

自動化システム
クローラ式破砕プラントはフル自動化システム（PLC）で制御されます。機械の動作モードは機上の自動化パネルで調整します。破砕機、ストックコンベヤ、フィードホッパー等は自動化システムで制御されます。専門的なインターフェース、PLC制御、リモート制御機能、オプションの熱センサ保護を含みます。

発電機＆ハイブリッド技術
発電機は必要な電力を継続的に供給します。ハイブリッド技術によりディーゼル燃料および/あるいは電力網での運転が可能です。電力網が不安定または利用できない場所でハイブリッドシステムを使用し、不規則な電流による故障を防ぎます。電力網が利用可能な場合は無効化できます。ハイブリッド容量はニーズに応じてオプションで選定可能です。

自動潤滑システム（オプション）
自動潤滑システムは運転および保守時に必要なグリースを部品へ供給し、均一な配布を確保して手作業を最小化します。数秒で潤滑を完了し、最適な油量を使用してメンテナンスコストを低減します。

油圧システム
油圧システムは給料バンカーのカバーやストックベルトを手作業なしで作動させます。高速のオン/オフ操作を行うために油圧制御アームを使用します。

• 人手を必要とせず作動する
• 関連部品に迅速な可動性を提供する
• 迅速かつ実用的なソリューション

技術仕様

• モデル / 商標表示：FTC-300
• 製造者 / ブランド：FABO
• 生産能力：220-340 TPH
• 破砕機タイプ：円錐式破砕機（CC-300シリーズ部品使用）
• 電源：500 kVA（発電機 / ハイブリッド対応）
• 動力オプション：ディーゼル発電機および電力網（ハイブリッド技術）
• 機械重量：42,000 kg
• 給料開口部（円錐破砕機）：215 mm
• トラック幅：500 mm
• 自動化：プロフェッショナルなPLCベースインターフェース、リモート制御およびオプションの熱センサ保護
• オプション機能：自動潤滑システム
• 破砕室の詳細範囲：上記の破砕室ブロックを参照（各設定ごとのECおよびEF値）
