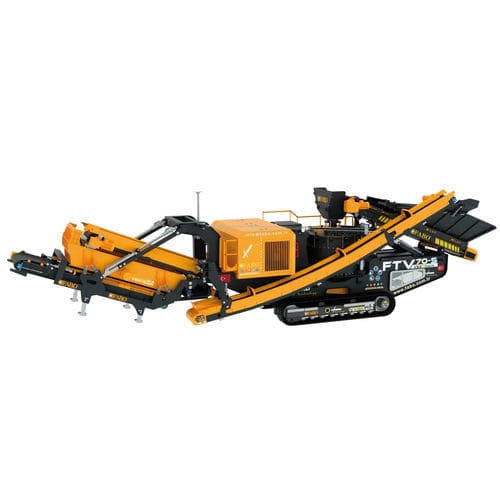

垂直軸インパクトクラッシャ－ FTV-70-s

移動型ディーゼルエンジン式砂生産用

概要
FTV-70-sは、0–5 mmの高比率砂生産と中程度の硬さで研磨性のある岩石（玄武岩、花崗岩など）の整形に適した、履帯式モバイル垂直軸インパクト（VSI）破砕・選別プラントです。給餌、破砕、ふるい分け、集積を一体化した設計で現場での移動運用に対応します。

ベルトフィーダー
ベルトフィーダーはVSI破砕機への連続かつ制御された供給を行います。主なポイント：

• 信頼性のある供給と移動を実現する2台の結合モーター。
• 過熱や故障を防ぐモーター保護システム。
• 破砕機の負荷と能力を最適化する2段階の自動給餌ロジック：
• ステップ1：製品密度と破砕機電流が上昇した場合、自動化がトランスファーを停止または減少させ、過積載と摩耗を防止。
• ステップ2：製品密度と電流が低下した場合、自動化がトランスファーを増加させ、処理能力を最大化。

垂直軸破砕機
VSI-700破砕機は、立方形の細粒砂（0–5 mm）を多く生産するよう最適化されています。主な特長：

• ロータ直径：Ø 700 mmのVSI-700。
• 高速ロータが材料を耐摩耗ライニングに投げ付け、立方形の粒形と効率的な整形を実現。
• 最大給料サイズ：35 mm。
• ボルト固定の交換可能な保護ライニングにより本体保護と迅速な保守を実現。
• 高生産能力と容易な保守性を両立した設計。

振動ふるい
振動ふるいは破砕物を所定粒度に仕分け、在庫ベルトへ振り分けます。主なポイント：

• 標準的なふるいユニット例：1300 x 3000 mm（顧客要望によりカスタマイズ可能）。
• 過酷条件下でも連続稼働が可能な耐久性の高い鋼製スプリング。
• メンテナンスを最小限にするクイックチェンジ式スクリーンワイヤ。

ストックベルト / 折畳式コンベヤ
折畳式コンベヤは輸送時の占有面積を縮小し、輸送を容易にします。特徴は折畳式コンベヤ、ベルトトラバース、駆動ドラム、結合モーターおよび耐摩耗性ベルトで長寿命を実現します。

分離ベルト（磁選機）
大型コンベヤ上の磁選装置は、永久磁石ブロック、無限回転分離ベルト、および絶縁鋼フレームで鉄系異物を除去し、不適切な金属蓄積を防ぎます。

トラックシステム
幅500 mmの履帯パレットによる機動性は次を提供します：

• 悪路でも対応する優れた走破性。
• 走行と整地用の二段階速度調整。
• 重負荷作業向けのCE準拠設計。

自動化システム
PLC制御とプロフェッショナルなHMIにより、破砕機、ストックコンベヤ、供給ホッパーの運転が管理されます。機能には遠隔操作対応と主要部品の熱センサー保護（オプション）が含まれます。

発電機＆ハイブリッド技術
オプションの発電機およびディーゼル/電力網ハイブリッドは、電力網がないまたは不安定な場所での連続稼働を可能にします。概要：

• ディーゼル、電力網、ハイブリッドの選択運転が可能。
• 安定した電力網がある場合は発電機を無効化可能。
• 低燃料消費と高効率を目指した設計。

自動潤滑システム（オプション）
オプションの自動潤滑は、ベアリングや摩耗部に適量のグリースを供給し、手動メンテナンスを削減、潤滑の均一化、保守周期の短縮を実現します。

油圧システム
油圧制御アームと油圧カバーにより、手作業を必要としない迅速な操作が可能です。利点：

• 人手を介さない運転。
• 関連部品の迅速な可動性。
• 現場での実用的で素早いオン/オフ操作。

保護と保守
ボルト固定の交換可能な耐摩耗プレート、保護ライニングおよびサービス可能なコンポーネントは、稼働停止を最小化するよう設計されています。ふるい交換、潤滑、モーター保護などの保守作業は効率的に行えるよう配慮されています。

用途
細かい砂および整形骨材の生産、採石場や建設現場での2次/3次破砕、険しい地形での移動式運用に適しています。

技術仕様

• モデル: FTV-70-s
• ブランド: FABO
• 破砕方式: VSI (Vertical Shaft Impact) – VSI-700
• ロータ直径: Ø 700 mm
• 最大投入粒径: 35 mm
• 主要目的製品: 0–5 mm 砂生産 (高処理量)
• 振動ふるい表示寸法例: 1300 x 3000 mm (カスタマイズ可能)
• ストックコンベヤ: 折畳式、輸送時に折畳可能
• セパレータ: 永久磁石 3極磁場 (セパレータベルト)
• トラック幅: 500 mm (履帯移動性)
• 駆動 & 制御: PLCベース自動化、遠隔操作対応、熱センサー保護オプション
• 発電機: ハイブリッド ディーゼル/電力網 対応 (オプション容量あり)
• 自動潤滑: オプション (ベアリング・破砕部品への均一なグリース供給)
• ベルトフィーダー: 2台の結合モーター、モーター保護、自動制御の給餌ロジック（密度/電流の二段階制御）
• 耐摩耗保護: ボルト固定の交換可能ライニングにより迅速なメンテナンス可能
