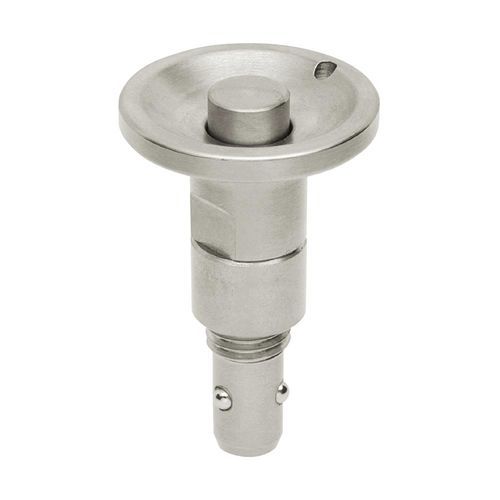

高速ボール締結システム QCBU0608-10

これらのクイックリリースファスナーは、ファスナーの抜き差しが頻繁に行われるクイックチェンジアプリケーションにおいて、確実なロックを提供します。表のボールロック式リセプタクルと組み合わせて使 用するように設計されている。ピンは固定具にねじ込むことができ、リセプタクルはベースに取り付けられる。ピンがリセプタクルに挿入されると、ピン上のボールが膨張し、固定具を所定の位置にロックする。ピンは、ハンドルのボタンが押されるまで外れず、ボールがシャンクに引っ込むので、工具を使わずにピンをレセプタクルから抜き差しすることができる。ピンの先端はテーパー状になっており、ピンの位置合わせが容易です。位置決めピンと併用することで、精度の高い位置決めが可能です。本体は1213スチール製。ボタンは焼入れ・焼戻し処理を施した1045スチール製で、無電解ニッケルメッキ仕上げです。ボールは硬化440Cステンレス鋼から作られています。スプリングとスナップリングは304ステンレス鋼製です。OリングはFKMゴム製。
