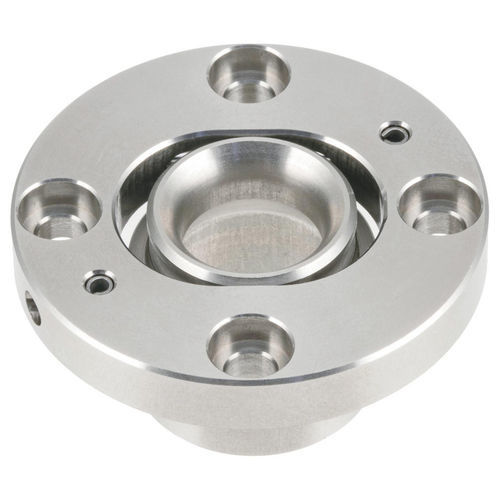

高速ボール締結システム QCBU-FL series

概要
部品/オプション欄に記載のボールロッキング式ファスナーと組み合わせて使用する、フルステンレス製のレセプタクルです。フローティングスライダーを備え、取り付け穴間隔の誤差を補償します。フローティング機構により取り付け穴間隔の許容差を1 mm広げられます。ボディ材質：ステンレス。ピン：焼入れ・焼戻し処理済み。ステンレス製ソケットヘッドまたは低頭キャップスクリュー4本付属。

製品タイプ

• QCBU-FL — QCWE、QCWEA、QCBU、QCBUS 系ファスナー用レセプタクル

部品／オプション

• ID 189641 — QCBU0608-FL-SUS：板厚範囲：9 mm以上；D = 25 mm；H = 15 mm。対応ピン（ノブロッキング）：QCWE0625-10、QCWE0625-10-SUS；引込み式ノブロッキング：QCWEA0625-10-SUS；ボタンロッキングピン：QCBU0608-10-SUS、QCBUS0608-10SUS。
• ID 189642 — QCBU1012-FL-SUS：板厚範囲：10 mm以上；D = 34 mm；H = 17 mm。対応ピン（ノブロッキング）：QCWE1034-14、QCWE1034-14-SUS、QCWE1034-20、QCWE1034-20-SUS；引込み式ノブロッキング：QCWEA1034-14-SUS；ボタンロッキングピン：QCBU1012-16-SUS、QCBUS1012-16SUS。

材料と供給

• 本体：ステンレス（フルステンレスレセプタクル）
• ピン：焼入れ・焼戻し処理
• 付属品：ステンレス製ソケットヘッドまたは低頭キャップスクリュー4本

仕様

• モデル：QCBU-FL
• 機能：取付穴間隔の許容差に対応するフローティングスライダー付きレセプタクル
• 取付間隔許容差の拡張：1 mm
• 対応ファスナーシリーズ：QCWE、QCWEA、QCBU、QCBUS（正確な適合部品番号は部品／オプション参照）
• 材質：ステンレス
• ピン処理：焼入れ・焼戻し
• 付属ハードウェア：ステンレス製ソケットヘッドまたは低頭キャップスクリュー4本
• バリエーション：板厚範囲に応じた異なる外径（D）および高さ（H）
