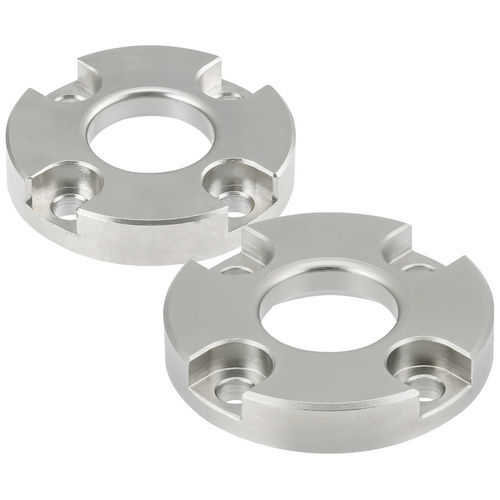

スチール製固定具 QCWES-B

耐腐食性ねじ式

製品概要
これらのレセプタクルは、重負荷用QCWESおよびQCWESAのボールロックピンと併用するために設計されています。レセプタクルはベースプレートに4本のソケットヘッドキャップスクリューで取り付けます（付属）。材質は無電解ニッケルめっき処理を施した4135鋼で、焼入れ・焼戻し処理により寸法安定性と耐摩耗性を確保しています。

利用可能な部品オプション（表）
見出し: ID | SKU | 部品番号 | D mm | D1 mm | L mm | L1 mm | Dp mm | T ネジ
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

メディア

• 選定ガイド - One-Touch Fasteners (ドキュメント)
• 製品ビデオ (ビデオ)
• 仕様書 (qcwes.pdf)
• 仕様書 (qcwesa-e.pdf)
• 仕様書 (qcwesb.pdf)

特長 / 技術仕様

• 互換性：QCWESおよびQCWESAのボールロックピンと併用。
• 材質：4135鋼、無電解ニッケルめっき。
• 熱処理：焼入れおよび焼戻し。
• 取付：レセプタクルはベースプレートに4本のソケットヘッドキャップスクリューで取り付け（付属）。
• 寸法およびねじサイズのバリアント：QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, ネジ=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, ネジ=M4)。
