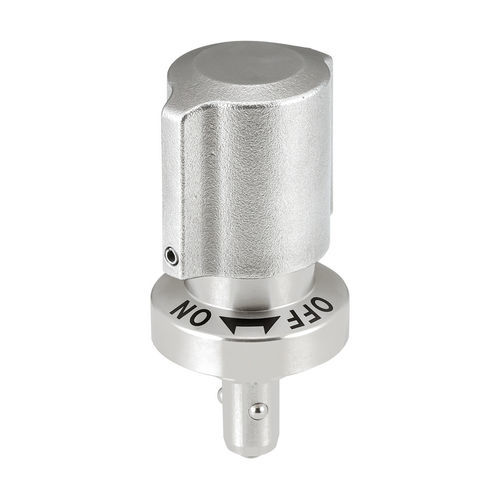

ステンレススチール製4分の1回転ファスナ― QCWEA series

スプリングウェッジ付きねじ込み

製品概要
リトラクタブル（可収納）タイプのボールロックファスナー QCWEA は、治具の脱着が頻繁に行われるクイックチェンジ用途で確実なロックを提供します。リトラクタブルピンにより、解除時に本体がベースから干渉なく外れるため、スライドやドア用途に適します。対応するボールロック用リセプタクルと組み合わせて使用します。ノブを1/4回転させるとボールが拡張して治具をロックし、OFFに戻すとボールがシャンク内に引き込みられ工具なしで取り外せます。

主な特徴

• 干渉を避けるリトラクタブルピン構造
• 1/4回転操作：ボールが拡張してロック、OFFで再収納
• Position Sensor Receptacles (QCWE-M-S) と組み合わせるとセンサー検出可能
• 本体：303ステンレス、ノブ：304ステンレス、ウェッジ・ボール・スプリング：ステンレス
• クイックチェンジ治具、スライド、ドアなどの頻繁な脱着用途向け

部品オプション（例）

• QCWEA0625-10-SUS — 板厚 3–10 mm、ネジ M2x0.4（深さ 3）、D 6、D1 (h9) 14、D2 25、D3 25、Dp 28、L 19.5、H 58、H1 43.5、H2 6.5、クランプ力 ≈ 6.7 Lbs、保持力 20.2 Lbs、使用リセプタクル：QCBU0608-M12、QCBU0608-M12SUS、センサーリセプタクル：QCWE0625-M16-S、QCWE0625-M16-SL、フローティングリセプタクル：QCBU0608-FL-SUS
• QCWEA1034-14-SUS — 板厚 3–14 mm、ネジ M3x0.5（深さ 5）、D 10、D1 (h9) 18、D2 34、D3 34、Dp 36、L 21.5、H 66、H1 50.0、H2 10.0、クランプ力 ≈ 11.2 Lbs、保持力 33.7 Lbs、使用リセプタクル：QCBU1012-M16、QCBU1012-M16SUS、センサーリセプタクル：QCWE1034-M20-S、QCWE1034-M20-SL、フローティングリセプタクル：QCBU1012-FL-SUS

用途

• クイックチェンジ治具および固定具
• 工具を使わずに頻繁に取り外す必要のあるスライド・ドア組立
• 確実なロックと繰り返し精度が求められる生産用治具

メディア

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

仕様

• 型式：QCWEA
• タイプ：ボールロックファスナー（リトラクタブル）
• 本体材質：303ステンレス
• ノブ材質：304ステンレス
• ウェッジ、ボール、スプリング：ステンレス
• QCWE-M-S リセプタクルと併用でセンサー検出可能
• 動作：1/4回転でロック、OFFでボールが再収納され工具不要で取り外し可能
• 上記に示す例のバリアントと寸法／荷重を参照
• QCBU シリーズ、QCWE センサーリセプタクル、フローティングリセプタクルなどの対応リセプタクルと使用する設計
