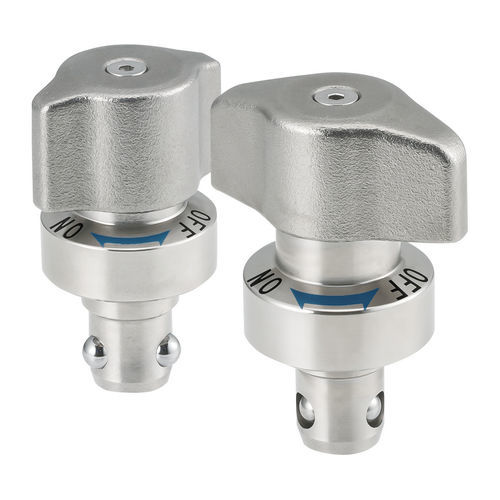

高速ボール締結システム QCWES series

説明
これらのヘビーデューティーなボールロックピンは、頻繁な抜き差しがあるクイックチェンジ用途で確実なロックを提供します。ファスナーピンは治具に、対応するボールロック受けはベースに取り付けます。ノブを回すと球が拡張して治具を固定し、ノブを"OFF"にすると球が軸内に引き込み、工具不要で取り外せます。先端がテーパー形状で位置合わせが容易です。位置決め用ピンと組み合わせて正確な位置決めが可能です。

素材
本体：電解レスニッケルめっき 4140 鋼。
ウェッジ：ニッケルめっき 4135 鋼、焼入れ・焼戻し処理。
ノブ：304 ステンレス鋼。
ボール：440C ステンレス鋼、焼入れ・焼戻し処理。

製品バリエーション（表）

• QCWES1225-16S — 板厚 6–16 mm；軸径 12 mm；クランプ力 225 lb；保持力 560 lb；PN: QCWES1225-B
• QCWES1634-20S — 板厚 6–20 mm；軸径 16 mm；クランプ力 450 lb；保持力 1120 lb；PN: QCWES1634-B

部品オプション

• 板厚 (mm)：6〜16；6〜20
• 軸径 (mm)：12；16
• クランプ力 (lbs)：225；450

使用／注意
対応するボールロック受けと併用するよう設計されています。ファスナーピンは治具に取り付け、受けはベースに取り付けます。ノブの回転でボールが拡張してロックし、ノブを"OFF"にするとボールが引き込み取り外し可能になります。先端のテーパーが位置合わせを補助します。位置決めピンと組み合わせて正確な位置決めが可能です。

技術仕様

• モデル：QCWES
• タイプ：ボールロックファスナー、ヘビーデューティー、スチール製
• 最大クランプ力（バリアント毎）：最大 450 lbs
• 保持力（バリアント毎）：560〜1120 lbs
• 本体材質：電解レスニッケルめっき 4140 鋼
• ウェッジ材質：ニッケルめっき 4135 鋼、焼入れ・焼戻し
• ノブ材質：304 ステンレス鋼
• ボール材質：440C ステンレス鋼、焼入れ・焼戻し
• クイックチェンジ治具での頻繁な抜き差しに適合
• 位置合わせを容易にするテーパー先端
• 動作には対応するボールロック受けが必要
