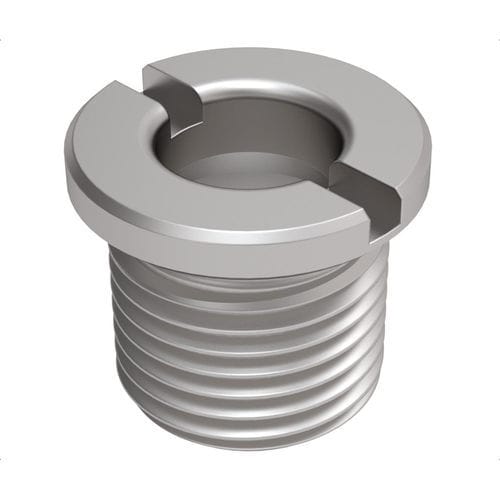

ステンレス製クイックリリースピン THFR series

概要
これらのねじ付きレセプタクルは、クイックリリース式ボールロックピン用の恒久的な組み合わせ穴を提供します。ロックナットを用いてベースにねじ込む取付け、または盲孔（ブラインドホール）での取付けを想定しています。Grip Length Reduction（把持長さの短縮）は、レセプタクル内に入るピンの部分を示し、その分ピンの使用可能長さが短くなります。材質は焼入れ処理された303ステンレス鋼。ロックナットは別売りです。

部品バリエーション

• THFR-187 — 3/16 inピン用; ねじ: 3/8-16 in; D: .190 in; D1: .500 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-250 — 1/4 inピン用; ねじ: 1/2-13 in; D: .250 in; D1: .625 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-312 — 5/16 inピン用; ねじ: 5/8-11 in; D: .313 in; D1: .750 in; L: .625 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .125 in
• THFR-375 — 3/8 inピン用; ねじ: 5/8-11 in; D: .375 in; D1: .750 in; L: .688 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .187 in
• THFR-500 — 1/2 inピン用; ねじ: 3/4-16 in; D: .500 in; D1: .875 in; L: .813 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in
• THFR-625 — 5/8 inピン用; ねじ: 1-14 in; D: .625 in; D1: 1.125 in; L: .938 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in

関連製品タイプ

• ボールロックピン（ねじ式、ステンレス製）と併用
• ねじ付き本体のレセプタクル（表示はインチ単位）

技術仕様

• 型番: THFR
• 材質: 焼入れ処理された303ステンレス鋼
• 用途: クイックリリース式ボールロックピン用の恒久的な組み合わせ穴
• 取付方法: ロックナットでベースにねじ込むか、盲孔に取付
• Grip Length Reduction: レセプタクル内に入るピンの量（使用可能長さを短縮）
• ロックナット: 別売り
• 利用可能バリエーション: THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625（寸法は部品バリエーション参照）
