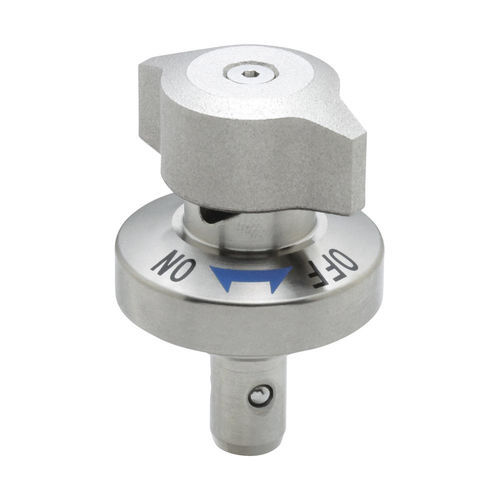

産業用留め具 QCWE series

ステンレススチール製バネねじ式

Overview
頻繁な着脱が必要な工業用治具やクイックチェンジ用途向けのクイックリリース式ノブロックピン。ピンは治具にねじ込み、ボールロック受けはベースに取り付けます。ノブをONに回すとボールが拡張して固定、OFFに回すとボールが退避して工具不要で取り外し可能。ピン先端はテーパ形状で位置決めしやすく、位置決めピンと併用して精密な位置決めが可能です。

Materials

• ノブ：304ステンレス
• シャンク：420ステンレス
• ボール：焼入れ済み440Cステンレス
• スプリング：304ステンレス

Product Types

• QCWE-SUS — ノブとシャンクがステンレス（当ページ製品）
• QCWE-S — ノブはステンレス、シャンクはスチール
• QCWE（シリーズ）— ノブはプラスチック、シャンクはスチール

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | 板厚 6～10 mm | ねじ M2x0.40 深さ 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19.5 mm | H 24.5 mm | H2 6.5 mm | クランプ力 6.7 Lbs | 受部プレフィックス QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | 板厚 6～14 mm | ねじ M3x0.50 深さ 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21.5 mm | H 31 mm | H2 10 mm | クランプ力 11.2 Lbs | 受部プレフィックス QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | 板厚 12～20 mm | ねじ M3x0.50 深さ 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27.5 mm | H 31 mm | H2 10 mm | クランプ力 11.2 Lbs | 受部プレフィックス QCBU-M, QCBU-M-SUS

Media & Documents

• 選定ガイド - One-Touch Fasteners (PDF)
• 仕様書 (QCWE) (PDF)
• 製品動画 (mp4)

Technical specifications

• 作動：ノブをONにするとボールが拡張してロック、OFFでボールが退避して工具不要で取り外し
• 頻繁な着脱用途向けに設計され、対応するボールロック受けと併用
• 先端テーパ形状でアライメントが容易。位置決めピンと併用して高精度な位置決めが可能
• 対応ねじサイズ・板厚範囲：M2x0.40（深さ3）、M3x0.50（深さ4）
• 材料：部位に応じて304、420、焼入れ440Cステンレスを使用
