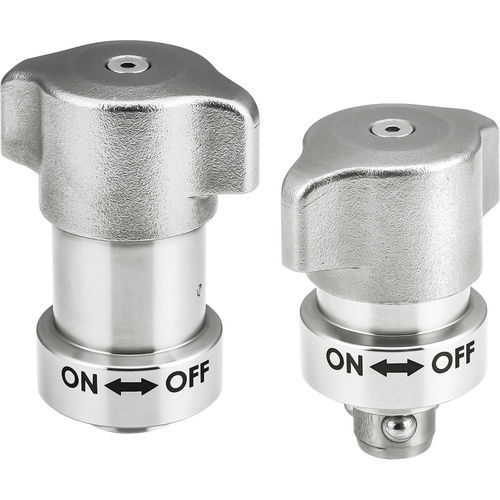

ステンレススチール製4分の1回転ファスナ― QCWESA series

パネル用スプリングウェッジ付き

概要
この重負荷用ボールロックピンは、治具の頻繁な着脱があるクイックチェンジ用途で確実なロックを提供します。繰り返し締付けができ、ピンを引き込む機構により治具を基台から取り外す際の干渉を避けます。

動作原理
つまみを1/4回転させるとボールが展開して治具を固定します。つまみが'OFF'に回されるまでロックは解除されず、その時点でボールはシャンク内に引き込み可能になり、シャンクを基板の邪魔にならない位置まで上げて工具なしで取り外せます。引込み式ピンにより基台から干渉なくスライドして取り外せます。

材料
本体：303ステンレス鋼。
つまみ：304ステンレス鋼。
ウェッジ、ボール、スプリング：ステンレス鋼。

使用／取り付け
ピンを治具にねじ込み、受け部を基台に取り付けます。部品表に記載のボールロック受け部と組み合わせて使用するよう設計されています。

表 - 部品オプション
189512 | QCWESA1227-16S | 板厚 6–16 mm | ネジ: M2 x 0.4 (深さ4) | D=12 | L=17.5 | クランプ力 約220 lbs | 保持力 約560 lbs | 受け部 QCWES1225-B
189513 | QCWESA1636-20S | 板厚 6–20 mm | ネジ: M3 x 0.5 (深さ6) | D=16 | L=21.5 | クランプ力 約450 lbs | 保持力 約1120 lbs | 受け部 QCWES1634-B

資料 / ドキュメント
詳細な寸法と仕様を含むPDFおよび選定ガイドをダウンロード可能です。

技術仕様

• 製品ファミリー / 型番: QCWESA
• 機能: ボールロック、引込み式、1/4回転ロッキングファスナー
• 本体材質: 303ステンレス鋼
• つまみ材質: 304ステンレス鋼
• 内部部品（ウェッジ、ボール、スプリング）: ステンレス鋼
• クランプ力の目安: 最大約450 lbs（品番により異なる）
• 保持力の目安: 最大約1,120 lbs（品番により異なる）
• ねじのオプション: M2 x 0.4（深さ4）、M3 x 0.5（深さ6）
• 工具不要での頻繁な着脱を想定した設計
• 対応するボールロック受け部と組み合わせて使用すること
