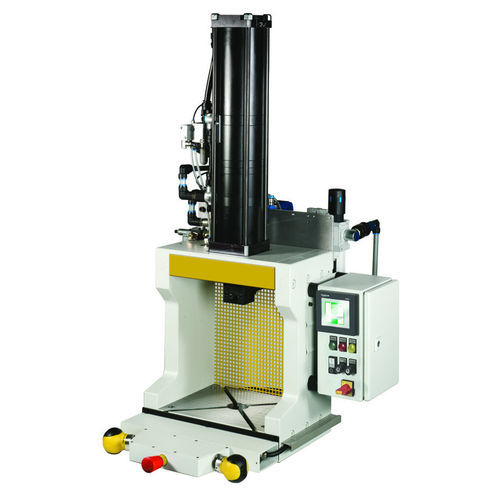

ハイドロニューマチック式プレス機 500 HPPV

門型

製品
押付力500 kNのH型フレーム油空気圧プレス。本製品ページには寸法図、利用可能なストローク／力行程のバリエーション、およびオプションの制御・安全装置を掲載しています。

寸法表
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

ストローク（行程）バリエーション

• X1 = ストローク50 mm、力行程12 mm
• X1 = ストローク100 mm、力行程12 mm（ストローク長の特注対応可）
• X1 = ストローク50 mm、力行程6 mm
• X1 = ストローク100 mm、力行程6 mm

アクセサリ

• SEシリーズ（簡易二次操作用二拇指安全制御）
• SpiceFlex / D-Con用プラグ接続付き有線フットスイッチ
• 二拇指安全制御 ZS08
• 二拇指安全制御 ES07
• SpiceFlex モジュラー

技術仕様

• プレス形式：H型フレーム油空気圧プレス
• 操作：制御（オプション）
• 設置高さ：360 mm
• 設置幅：450 mm
• ストローク / 力行程：50 mm / 6 mm（オプションあり） — 他の選択肢：50 mm / 12 mm、100 mm / 6 mm、100 mm / 12 mm
• 押付力（力行程）：500 kN
• 押付力（送り行程）：14 kN
• 引抜力（戻り行程）：13 kN
• 力の発生方式：油空気圧シリンダ
• 作動圧力：6 bar
• 位置決め穴：Ø 40 H7
• クランプ部：着脱可能クランプ
• ねじれ防止ガイド：柱ガイド
• 接続ホース：1/2"
• 二拇指安全制御 ZS08：オプション
• 二拇指安全制御 Spice Flex：オプション
• 標準色：RAL 7035
• 重量：520 kg
