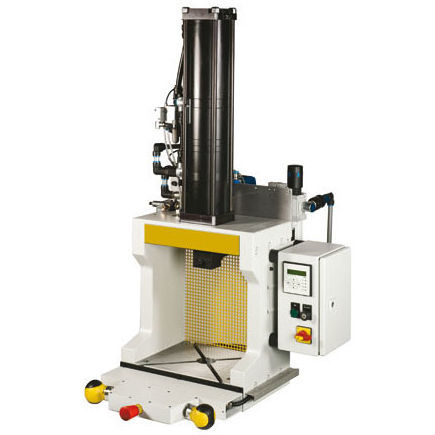

ハイドロニューマチック式プレス機 150 HPPV

生産用接合産業用

概要
H型フレームの油空気式プレス、モデルは150 kNのプレス力を備えています。油空気圧で高い加圧力を必要とする工業生産・組立用途に適しています。制御オプションや安全構成は生産ラインへの組み込みに対応しています。

寸法表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

標準バリエーション

• X1 = ストローク 50 mm（うち力行程 6 mm）
• X1 = ストローク 100 mm（うち力行程 6 mm）
• X1 = ストローク 50 mm（うち力行程 12 mm）
• X1 = ストローク 100 mm（うち力行程 12 mm）、カスタムストロークは別途お問い合わせください

付属品（例）

• 両手安全操作器 ES07
• SpiceFlex モジュラー
• 簡易両手安全操作用 SE シリーズ
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• 両手安全操作器 ZS08

備考
ダウンロードエリアには、ZS07 または SpiceFlex を含む各種構成や異なるストローク/力行程の組合せに対応した技術パッケージおよび ZIP ファイルが含まれます。

技術仕様

• 型式/シリーズ: HPPV
• プレス種別: H型フレーム油空気式プレス
• 駆動方式: 制御付（オプション）
• 設置高さ: 303 mm
• 設置幅: 353 mm
• ストローク / 力行程: 50 mm / 6 mm（12 mm などのオプションは要相談）
• プレス力（力行程）: 150 kN
• プレス力（接近）: 6.5 kN
• 引抜力（戻り）: 6.2 kN
• 力の発生: 油空気シリンダー
• 使用圧力: 6 bar
• 定位穴: Ø 25 H7
• ワーク締め具: 取り外し可能なクランプ部品
• 捩れ防止ガイド: 支柱ガイド
• 接続ホース: 1/2''
• 両手安全操作器 ZS08: オプション
• 両手安全操作器 Spice Flex: オプション
• 標準色: RAL 7035
• 重量: 420 kg
