ハイドロニューマチック式プレス機 150 HPPS

バリ取り用成形接合

製品概要

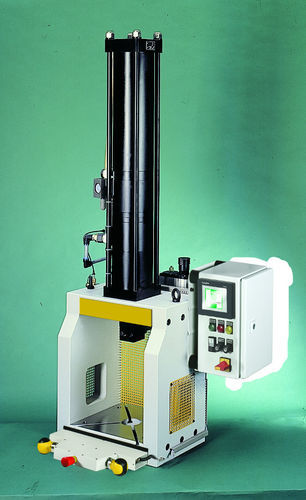

HPPSはH型フレームのハイドロニューマチックプレスで、キュアブストローク（力行程）時の押付力は150 kNです。産業用生産ラインや組立セルでの制御された繰り返しプレス作業向けに設計されています。

用途

• 圧入、校正、圧着
• リベット打ち、クリンチ、部品の接合
• 部品の組立およびトリミング
• 短行程で高い力を必要とする成形作業

寸法表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

ベースオプション

• X1 = ストローク50 mm（うち力行程6 mm）
• X1 = ストローク100 mm（うち力行程6 mm）
• X1 = ストローク50 mm（うち力行程12 mm）
• X1 = ストローク100 mm（うち力行程12 mm、ストローク長カスタムは要問い合わせ）

付属品

• SpiceFlex / D‑Con用プラグ接続の有線フットスイッチ
• 二ハンド安全制御 ZS08
• 二ハンド安全制御 ES07
• SpiceFlex モジュラー
• 簡易二ハンド安全制御用 SEシリーズ

技術仕様

• プレス形式：H型ハイドロニューマチックプレス
• 操作：コントロール（オプション）
• 設置高さ：303 mm
• 設置幅：353 mm
• ストローク / 力行程：50 mm / 6 mm（オプションあり）
• 押付力（力行程）：150 kN
• 押付力（接近）：6.5 kN
• 引抜力（復帰）：6.2 kN
• 力の発生方式：ハイドロニューマチックシリンダー
• 作動圧力：6 bar
• 位置決め穴：Ø 25 H7
• クランプ部：着脱可能なクランプ部品
• ねじれ防止ガイド：柱ガイド
• 接続ホース：1/2''
• 二ハンド安全制御 ZS08：オプション
• 二ハンド安全制御 Spice Flex：オプション
• 標準色：RAL 7035
• 重量：420 kg

発注情報
ストロークの選択、各種安全制御およびモジュラー制御パッケージは要問い合わせで対応可能です。発注時に必要なストローク長、制御オプション、付属品を明記してください。
