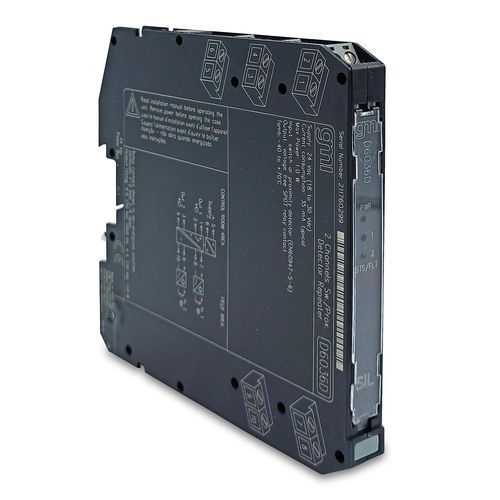

電流反復ディスプレイ D6036D

DINレール

SIL2スイッチ/近接リレー出力リピータスイッチ/近接検出器リピータD6036は、高リスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接検出器用に構成でき、入力状態をリレー接点に繰り返し出力します。選択可能な故障検出回路は、近接センサまたは終端抵抗を備えたスイッチに使用できます。必要に応じて、出力を反転させることもできます。SIL 2 / SC 3高電圧/電流定格リレー出力フィールド・オープンおよびショート回路検出DIPスイッチによるフィールド・プログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術仕様：電源電圧公称24 Vdc（18～30Vdc）、逆極性保護。消費電流35 mA @ 24 Vdc（短絡入力およびリレー通電時、代表値）許容損失0.85 W @ 24 Vdc（短絡入力およびリレー通電時、代表値）入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA故障電流レベルオープン故障≤0.2 mA、ショート故障≥6.8 mA入力等価ソース8 V 1 kΩ（8 V無負荷、8 mAショート）出力タイプ電圧フリーSPSTリレー接点。接点材質Ag合金（カドミウムフリー）、金メッキ接点定格4 A 250 Vac 1000 VA、4 A 250 Vdc 120 W（抵抗負荷）接点最小スイッチング電流1 mA.DCおよびAC負荷遮断容量取扱説明書を参照機械的/電気的寿命5 * 10⁶ / 3 * 10⁴動作、代表値.動作/解除時間8 / 4 ms、代表値.周波数応答10 Hz最大.絶縁テスト電圧I.S. In/Out 1.5 kV; I.S. In/Supply 1.5 kV; I.S. In/ I.S In 500 V; Out/Supply 1.5 kV; Out/Out 1.5 kV.環境条件動作温度-40～+70 °C.保管温度-45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus.Weightabout 135 g.Connectionby polarized plug-in disconnect screw terminal blocks to accommodate termination up to 2.5 mm² (13 AWG).DimensionsWidth 12.5 mm, Depth 123 mm, Height 120 mm.Status：ACTIVEChannels：2認証：EMC：D5000/D6000 EAC EMC適合宣言（ユーラシア共同体、ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26）SIL：TUV IT 25 SIL 0635 SIL認証概要（国際、TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19）。
