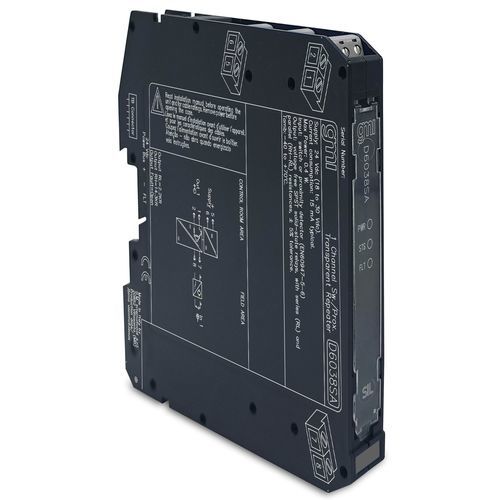

電流反復ディスプレイ D6038SA

DINレール汎用

スイッチ/近接検出器リピータD6038は、高リスク産業向けの安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接ディテクタ用に構成することができ、入力状態を出力に繰り返します。出力ポートは2つの異なるインピーダンス値（RLまたはRH）を想定することができ、また完全に開くこともできます。モジュール出力は以下の対応に従って入力状態を繰り返します：低入力状態→RL、高入力状態→RH。あるいは、出力は入力状態を反転するように構成することもできます。どちらの場合も、対応する入力でフォルト（オープンまたはショート回路）が発生すると、出力が開きます。SIL 3 / SC 3フィールド・オープンおよびショート回路検出PLC DITへのフィールド・フォルト・ユニバーサル・ミラーリング3ポート絶縁、入力/出力/供給DIPスイッチによるフィールド内プログラム可能高密度、1ユニットあたり2チャネル技術仕様：電源：電圧：公称24 Vdc（18～30 Vdc）。(18～30Vdc)、逆極性保護：消費電流：15 mA @ 24 Vdc、標準： 0.入力：入力スイッチング電流レベル：オン≥2.1 mA、オフ≤1.2 mA.オープン・フォールト：流れ≤ 0.05 mA.短い欠陥：抵抗≤ 100 Ω.No欠陥：電流≥0.35 mAおよび抵抗≥360 Ω.入力等価ソース：8 V 1 kΩ典型（8 V無負荷、8 mAショート）：出力：タイプ：電圧フリーSPSTソリッドステートリレー、直列（RL）および並列（RH-RL）抵抗付き、許容差±5%：> 最大電圧：30 Vdc応答時間：500 µs周波数応答：絶縁：テスト電圧：入/出力1.5 kV、入/供給1.5 kV、入/入500 V、出/供給500 V、出/出力500 V環境条件：動作温度：-40～+70 °C保存温度：-45～+80 °C取り付け：タイプ：タイプ：DINレール35mm、パワーバスの有無にかかわらず、またはカスタムTerm.重量：約120 g：最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台：幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
