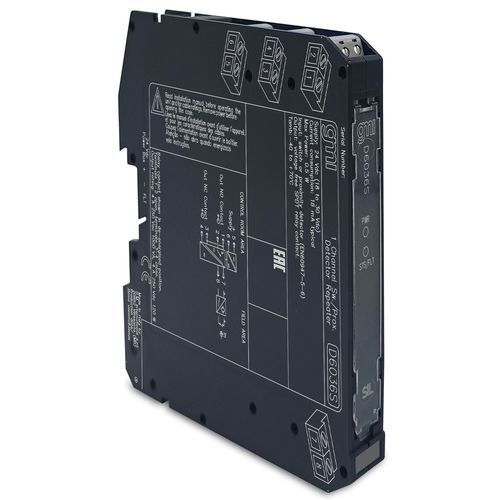

電流反復ディスプレイ D6036S

DINレール

SIL2スイッチ/近接リレー出力リピータスイッチ/近接検出器リピータD6036は、高リスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接検出器用に構成でき、入力状態をリレー接点に繰り返し出力します。選択可能な故障検出回路は、近接センサまたは終端抵抗を備えたスイッチに使用できます。必要に応じて、出力を反転させることもできます。SIL 2 / SC 3高電圧/電流定格リレー出力フィールドオープンおよびショート回路検出DIPスイッチによるフィールドプログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネルStatus：アクティブチャネル：1技術データ電源電圧公称24 Vdc（18～30Vdc）、逆極性保護.消費電流18 mA @ 24 Vdc、短絡入力およびリレー通電時、typical.消費電力0.45 W @ 24 Vdc、短絡入力およびリレー通電時、typical.Input入力スイッチング電流レベルON≥2.1 mA、OFF≤1.スイッチング電流1 mA.DCおよびAC負荷遮断容量取扱説明書参照.機械的/電気的寿命5 * 10⁶ / 3 * 10⁴動作、代表値.動作/解除時間8 / 4 ms、代表値.周波数応答最大10 Hz.絶縁テスト電圧I.S. In/Out 1.5 kV; I.S. In/Supply 1.5 kV; I.S. In/I.S. In 500 V; Out/Supply 1.5 kV; Out/Out 1.5 kV.環境条件動作温度温度限界 -40～+70 °C.保管温度温度温度限界 -45～+80 °C.安全説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus.Weightabout 120 g.Connectionby polarized plug-in disconnect screw terminal blocks to accommodate termination up to 2.5mm²（13AWG）。寸法幅12.5mm、奥行き123mm、高さ120mm。認証：EMC：D5000/D6000 EAC EMC適合宣言（ユーラシア共同体、ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL：TUV IT 25 SIL 0635 SIL Certificate Summary (International, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)適合宣言：D6000シリーズのEU適合宣言適合宣言G3適合宣言特性/技術仕様：製品タイプ：SIL2スイッチ/近接リレー出力リピータチャネル：1リレー出力：高電圧/電流定格フィールドオープンおよびショート回路検出プログラム可能：DIPスイッチ絶縁：3ポート（入力/出力/供給）取り付け：DINレール35 mmDimensions： 12.5 x 123 x 120 mm重量：～120 g動作温度：-40～+70 °C保存温度：-45～+80 °C
