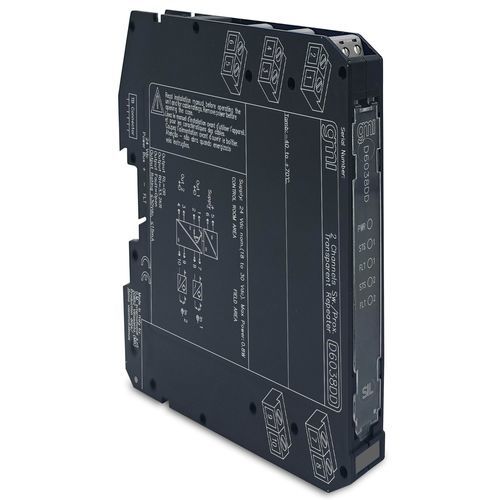

電流反復ディスプレイ D6038DD

DINレール汎用

スイッチ/近接検出器リピータD6038は、高リスク産業向けの安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接ディテクタ用に構成することができ、入力状態を出力に繰り返します。出力ポートは2つの異なるインピーダンス値（RLまたはRH）を想定することができ、また完全に開くこともできます。モジュール出力は以下の対応に従って入力状態を繰り返します：低入力状態→RL、高入力状態→RH。あるいは、出力は入力状態を反転するように構成することもできます。どちらの場合も、対応する入力でフォルト（オープンまたはショート回路）が発生すると、出力が開きます。SIL 3 / SC 3フィールド・オープンおよびショート回路検出PLC DITへのフィールド・フォルト・ユニバーサル・ミラーリング3ポート絶縁、入力/出力/供給DIPスイッチによるフィールド内プログラミング可能高密度、1ユニットあたり2チャネル技術仕様：供給：公称24 Vdc。(18～30Vdc）、逆極性保護。消費電流： 30 mA @ 24 Vdc30 mA @ 24 Vdc、標準。消費電力：0 W @ 24 Vdc 1.0 W @ 24 Vdc、標準：スイッチング電流レベル：オン≥2.1 mA、オフ≤1.2 mA。オープン・フォールト：電流≦0.05 mA。ショート故障：抵抗≤ 100 Ω。フォルトなし：電流≥0.35 mA、抵抗≥360 Ω。入力等価ソース：8 V 1 kΩ標準（8 V無負荷、8 mAショート）：出力：電圧フリーSPSTソリッドステートリレー、直列（RL）および並列（RH-RL）抵抗、許容差±5%。故障インピーダンス：> 1 MΩ以上。最大電圧：30 Vdc。応答時間：500 µs。周波数応答：最大1 kHz。絶縁：テスト電圧： In/Out 1.5 kV; In/Supply 1.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件：動作温度：-40～+70 °C.保管温度：-45～+80 °C：DINレール35mm、パワーバス付き/なし、またはカスタム仕様。ボード。重量：約135 g：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅12.5 mm、奥行き123 mm、高さ120 mm：アクティブ
