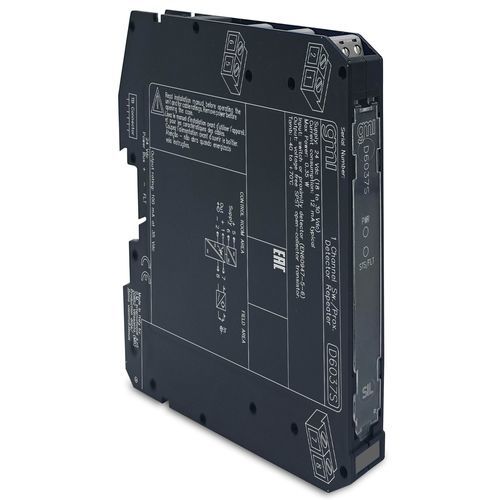

電流反復ディスプレイ D6037S

DINレール

スイッチ/近接検出器リピータD6037は、高リスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。危険エリアに設置されたスイッチまたは近接検出器用に構成することができ、安全エリアに設置されたオープンコレクタトランジスタに入力状態をリピートします。選択可能な故障検出回路は、近接センサーまたは終端抵抗を備えたスイッチに使用できます。必要に応じて、出力を反転させることもできます。SIL 2 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置高周波トランジスタ出力フィールド・オープンおよびショート回路検出DIPスイッチによるフィールド・プログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術仕様：電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護。消費電流12 mA @ 24 Vdc（短絡入力およびトランジスタ・クローズ時）、typical.Power Dissipation0.30 W @ 24 Vdc（短絡入力およびトランジスタ・クローズ時）、typical.Input入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA.故障電流レベルオープンフォールト≤0.S In 500 V; Out/Supply 500 V; Out /Out 500 V.環境条件動作温度制限 -40～+70 °C.Storage 温度制限 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：ACTIVEChannels：1
