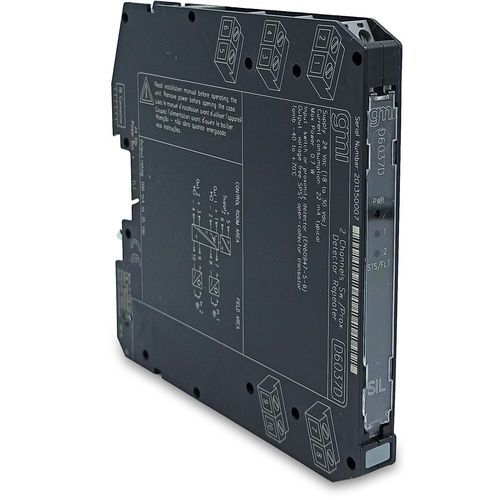

電流反復ディスプレイ D6037D

DINレール

スイッチ/近接検出器リピータD6037は、高リスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。危険エリアに設置されたスイッチまたは近接検出器用に構成することができ、安全エリアに設置されたオープンコレクタトランジスタに入力状態をリピートします。選択可能な故障検出回路は、近接センサーまたは終端抵抗を備えたスイッチに使用できます。必要に応じて、出力を反転させることもできます。SIL 2 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置高周波トランジスタ出力フィールド・オープンおよびショート回路検出DIPスイッチによるフィールド・プログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術仕様：電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護。消費電流22 mA @ 24 Vdc、短絡入力およびトランジスタ・クローズ時、typical.Power Dissipation0.53 W @ 24 Vdc、短絡入力およびトランジスタ・クローズ時、typical.Input入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA.フォルト電流レベルオープンフォルト≤0.2 mA、ショートフォルト≥6.8 mA入力等価ソース8 V 1 kΩ標準（8 V無負荷、8 mAショート）.OutputType無電圧SPST光結合オープン・コレクタ・トランジスタ.オープン・コレクタ/ドレイン定格100 mA @ 35 Vdc（≤ 1.5 V電圧降下）.漏れ電流≤ 50 μA @ 35 Vdc.応答時間≤ 100 μs.周波数応答5 kHz最大.IsolationTest電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out /Out 500 V.環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.重量約125 g (D6037D)、約110 g (D6037S).接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応.寸法幅12.5 mm、奥行き123 mm、高さ120 mm.ステータス：アクティブチャネル: 2
