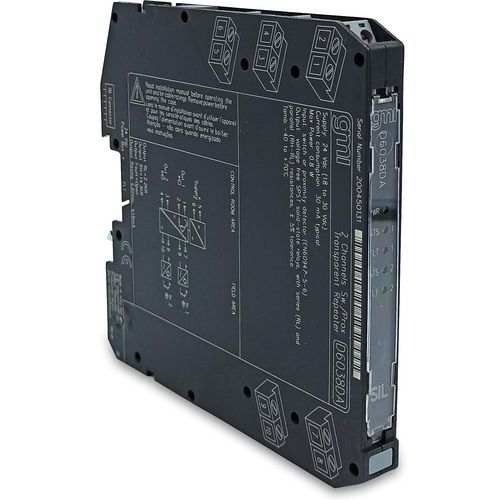

電流反復ディスプレイ D6038DA

汎用

スイッチ/近接検出リピーター D6038DA は、高リスク産業の安全関連システムで SIL 3 レベルを必要とするアプリケーションに適したモジュールです。このユニットは、スイッチまたは近接検出器用に構成でき、入力状態を出力に繰り返します。出力ポートは、2 つの異なるインピーダンス値 (RL または RH) を取ることができるか、完全に開くことができます。モジュール出力は、次の対応に従って入力状態を繰り返します: 低入力状態 → RL、高入力状態 → RH。あるいは、出力を入力状態を反転するように構成することもできます。いずれの場合も、対応する入力で障害 (開回路または短絡) が発生した場合、出力が開きます。 - SIL3/SC3 - 開回路および短絡の検出 - PLC DI へのユニバーサルフィールドフォールトミラーリング - ポートアイソレーション: 入力/出力/電源 - DIP スイッチによるフィールドプログラマビリティ - 高密度、ユニットあたり複数のチャネル 技術仕様 供給 - 電圧: 定格 24 Vdc (18 ～ 30 Vdc)、逆極性保護。 - 消費電流: 30 mA @ 24 Vdc、標準。 - 電力損失: 1.0 W @ 24 Vdc、標準。 入力 - 入力スイッチング電流レベル: ON ≥ 2.1 mA、OFF ≤ 1.2 mA。 - 開回路障害: 電流 ≤ 0.05 mA。 - 短絡障害: 抵抗 ≤ 100 Ω。 - 障害なし: 電流 ≥ 0.35 mA および抵抗 ≥ 360 Ω。 - 入力等価ソース: 8 V 1 kΩ 標準 (8 V 無負荷、8 mA 短絡)。 出力 - タイプ: 電圧フリー SPST ソリッドステートリレー、直列 (RL) および並列 (RH-RL) 抵抗、±5% 公差。 - 障害インピーダンス: > 1 MΩ。 - 最大電圧: 30 Vdc。 - 応答時間: 500 µs。 - 周波数応答: 最大 1 kHz。 アイソレーション - 試験電圧: 入力/出力 1.5 kV; 入力/電源 1.5 kV; 入力/入力 500 V; 出力/電源 500 V; 出力/出力 500 V。 環境条件 - 動作温度: -40 ～ +70 °C。 - 保管温度: -45 ～ +80 °C。 取り付け - タイプ: DIN レール 35 mm、電源バスありまたはなし、またはカスタム端子板。 - 重量: 約 135 g。 - 接続: 2.5 mm² (13 AWG) までの終端用の極性プラグインスクリュー端子ブロック。 - 寸法: 幅 12.5 mm、奥行き 123 mm、高さ 120 mm。 - 状態: アクティブ - チャネル: 2
