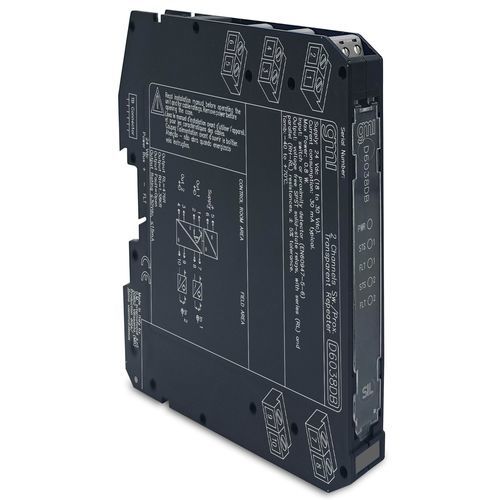

電流反復ディスプレイ D6038DB

DINレール汎用

スイッチ/近接検出器リピータD6038は、高リスク産業向けの安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接ディテクタ用に構成することができ、入力状態を出力に繰り返します。出力ポートは2つの異なるインピーダンス値（RLまたはRH）を想定することができ、また完全に開くこともできます。モジュール出力は以下の対応に従って入力状態を繰り返します：低入力状態→RL、高入力状態→RH。あるいは、出力は入力状態を反転するように構成することもできます。どちらの場合も、対応する入力でフォルト（オープンまたはショート回路）が発生すると、出力が開きます。SIL 3 / SC 3フィールド・オープンおよびショート回路検出PLC DITへのフィールド・フォルト・ユニバーサル・ミラーリング3ポート絶縁、入力/出力/供給DIPスイッチによるフィールド・プログラマビリティ高密度、1ユニットあたり2チャネルStatus：アクティブチャネル: 2技術データ供給電圧公称24 Vdc。(消費電流30 mA @ 24 Vdc（代表値）許容損失1.0 W @ 24 Vdc（代表値）入力入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA.オープン故障電流≤0.05 mA.ショート故障抵抗≤100 Ω。No FaultCurrent ≥ 0.35 mA and resistance ≥ 360 Ω.Input equivalent source8 V 1 kΩ typical (8 V no load, 8 mA short).OutputTypeVoltage free SPST solid-state relays, with series (RL) and parallel (RH-RL) resistances, ±5% tolerance.最大電圧30 Vdc.応答時間500 µs.周波数応答最大1 kHz.絶縁試験電圧入/出力1.5 kV; 入/供給1.5 kV; 入/入500 V; 出/供給500 V; 出/出力500 V.環境条件動作温度温度限界-40～+70 °C.保存温度温度温度限界-45～+80 °C.取り付けタイプDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mm認証EMC: D5000/D6000 EAC EMC適合宣言（ユーラシア共同体、ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL：TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)適合宣言EU適合宣言D6000シリーズ適合宣言G3適合宣言特性/技術仕様製品：D6038DBタイプスイッチ/近接検出器リピータチャネル: 2SILレベル: 3入力：スイッチまたは近接検出器出力：SPSTソリッドステートリレー絶縁：3ポート（入力/出力/供給）取り付け：DINレール35 mmDimensions： 12.5 x 123 x 120 mm重量: 135 g動作温度: -40～+70 °C
