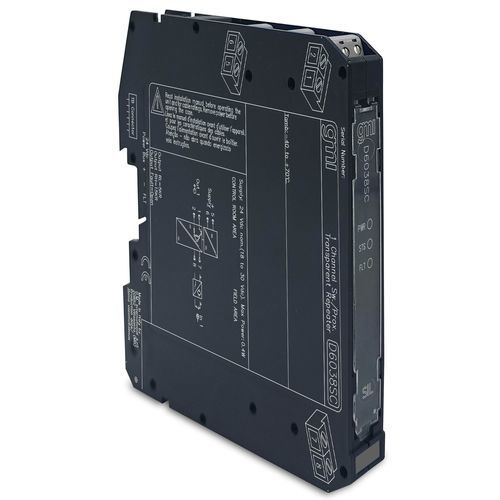

電流反復ディスプレイ D6038SC

DINレール汎用

SIL3ラインフォールトトランスペアレントスイッチ/近接リピータスイッチ/近接ディテクタリピータD6038は、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。このユニットはスイッチまたは近接ディテクタ用に構成でき、入力状態を出力に繰り返します。出力ポートは2つの異なるインピーダンス値（RLまたはRH）を想定することができ、また完全に開くこともできます。モジュール出力は以下の対応に従って入力状態を繰り返します：低入力状態→RL、高入力状態→RH。あるいは、出力は入力状態を反転するように構成することもできます。どちらの場合も、対応する入力でフォルト（オープンまたはショート回路）が発生すると、出力が開きます。SIL 3 / SC 3フィールド・オープンおよびショート回路検出PLC DITへのフィールド・フォルト・ユニバーサル・ミラーリング3ポート絶縁、入力/出力/供給DIPスイッチによるフィールド・プログラマビリティ高密度、1ユニットあたり2チャネルStatus：アクティブチャネル1電源電圧公称24 Vdc。(消費電流15 mA @ 24 Vdc、typical.許容損失0.4 W @ 24 Vdc、typical.入力入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA.オープン故障電流≤0.05 mA.ショート故障抵抗≤100 Ω。No FaultCurrent ≥ 0.35 mA and resistance ≥ 360 Ω.Input equivalent source8 V 1 kΩ typical (8 V no load, 8 mA short).OutputTypeVoltage free SPST solid-state relays, with series (RL) and parallel (RH-RL) resistances, ±5% tolerance.最大電圧30 Vdc.応答時間500 µs.周波数応答最大1 kHz.絶縁試験電圧入/出力1.5 kV; 入/供給1.5 kV; 入/入500 V; 出/供給500 V; 出/出力500 V.環境条件動作温度温度限界-40～+70 °C.保存温度温度温度限界-45～+80 °C.取り付けタイプDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mm。認証：EMC：D5000/D6000 EAC EMC適合宣言（ユーラシア共同体、CONTROL、2024-09-26）SIL：TUV IT 25 SIL 0634 SIL証明書概要（国際、TUV_SUD、2025-09-19）適合宣言：D6000シリーズのEU適合宣言適合宣言G3準拠技術仕様：製品：D6038SCブランドG.M.インターナショナルステータスチャンネル数：11電源電圧：24 Vdc nom.(消費電流： 15 mA @ 24 Vdc15 mA @ 24 Vdc消費電力： 4 W @ 24 Vdc 0.4 W @ 24 Vdc入力スイッチング電流レベル：オン≥2.1 mA、オフ≤1.2 mAオープン・フォールト：電流≦0.05 mAショート故障：抵抗≤ 100 Ωフォルトなし：電流≥0.35 mAおよび抵抗≥360 Ω入力等価ソース：8 V 1 kΩ標準出力タイプ：電圧フリーSPSTソリッドステート・リレー障害インピーダンス：> 1 MΩ最大出力電圧： 30 Vdc応答時間： 500 µs周波数応答： 1 kHz最大絶縁テスト電圧： 8 V 1 kΩ（標準最大1 kHz絶縁テスト電圧：入/出力1.5 kV、入/供給1.5 kV、入/入500 V、出/供給500 V、出/出力500 VO動作温度：-40～+70 °C保存温度：-45～+80 °C取り付け：DINレール35 mm重量: 約120 g接続：最大2.5 mm² (13 AWG)外形寸法: 5 x 123 x 120 mm 12.5 x 123 x 120 mm
