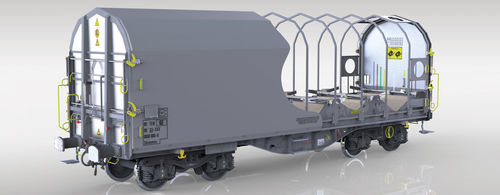

車輪付き運搬機 Shimmns S12A

鉄鋼業用コイル自動

特長

• この被覆貨車は、特殊なクレードルに置かれた冷間鋼コイルの輸送に使用されます。
• コイルは両端で巻き取れる幌により環境条件から保護されます。幌は車両の2/3まで開放可能です。
• 産業用クレーンやリフトによる上からおよび側面からの積載・荷降ろしに対応しています。
• 車両設計はTSI、EN、UIC規格の要件を満たし、走行用のTEN GEマーキングを取得しています。
• 車両には貨物保護システムECSS（Efficient Coil Security System）が装備されています。アームは車両の片側から操作でき、反対側に回る必要はありません。アーム駆動機構は差動機構を基にしています。システムは著作権保護されています。
• 床下構造は自動連結器の取付けに関するEN 12663-2およびUIC 530-1の規定に準拠しています。

能力
積載クレードル | クレードル1 | クレードル2 | クレードル3 | クレードル4 | クレードル5
コイル最小直径 [mm] | 1,000 | 800 | 1,000 | 800 | 1,000
コイル最大直径 [mm] | 2,250 | 1,700 | 2,700 | 1,700 | 2,250
コイル最大重量 [t] | 34 | 17 | 45 | 17 | 34

利点

• 空車重量の低減（19,3t）。
• 車両のメンテナンスが簡素化。
• アーム操作が簡素化され、貨物固定/解放の時間が短縮。
• アームおよび前壁被覆にはリサイクルに適した材料を使用。
• アームの電動化が可能（荷締め/解除の自動化プロセス）。オプション：アーム数 16 本（または 12 本、または 20 本）；最小積載幅 約 470 mm、最大積載幅 約 2,100 mm。

注意
本車は特殊クレードル上での冷間鋼コイル輸送用に設計されており、産業用クレーンやリフトによる上方および側面からの積載/荷降ろしが可能です。両端の幌により車両の最大2/3までの開放が可能です。コイルの固定は差動機構で駆動され、片側から操作可能なECSS（Efficient Coil Security System）を使用しています。

仕様（技術データ）

• 型式：Shimmns S12A
• 軸重：22.5 t / 軸
• 軌間：1,435 mm
• 荷重ゲージ：G1-TSI
• ブレーキ区分："S"
• ブレーキ種別：KE または SW、コンパクトまたは標準
• 最大速度（90.0 t時）：100 km/h
• 最大速度（58.0 t時）：120 km/h
• 気候条件：T1
• 最小曲線半径 Rmin：35.0 m
• 緩衝間長さ：12,040 mm
• 自重：18.9 t
• 積載量：71.1 t
• 台車形式：Y25Lsd-K（他形式は要問い合わせ）
• 車軸：BA303（他形式は要問い合わせ）
• ブレーキシュー型式：C810
• クレードル数：5
• クレードル内幅：2,410 mm
• アーム数：20 本（オプションあり）
• アーム型式：軽量 / 直線
• コイル固定方式：ECSS（Efficient Coil Security System）
• クレードル表面：合板
• 中間アーチ数：11
• 前壁機構：4点
