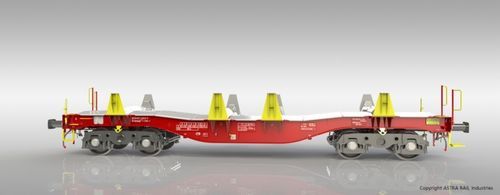

車輪付き運搬機 Smmnps鉄鋼業用ヘビーデューティー
お気に入りに追加する
商品比較に追加する
特徴
- 駆動
- 車輪付き
- 特性
- ヘビーデューティー, 鉄鋼業用
- 積載量
79.3 t
(87.4 us ton)
詳細
概要
性能
技術データ
- 熱間鋼板の輸送用に設計された貨車で、主にスウェーデンの製鋼メーカーと加工業者間の輸送に使用されます。
- SJのGeneral Technical Specification for Freight Car (GTSF)およびGTSFで参照される国際要件（TSI、EN、RIV、UIC）に準拠しています。
- 車体下部およびボルスター梁は将来的な軸重30.0 tへの増加を想定して設計されており、走行装置はスウェーデンの線路で将来の30.0 t軸重に対応可能です。
- 鋼製車体に取り付けられたすべての部品は、降雪の堆積や氷、-40°Cまでの低温などの厳しい冬期条件、および熱間鋼板の表面からの放射・対流熱に耐える仕様です。
性能
- 最大表面温度350°Cの熱間鋼板の輸送
- 積載量：79.3 t
- 4軸構成、標準軌（1,435 mm）での運行を想定
技術データ
- 軸重：25.0 t / 軸
- 軌間：1,435 mm
- 荷重限界（ボルスター梁無し）：G1-TSI
- スウェーデン荷重限界（ボルスター梁あり）：BVF 586.20 Gauge F+A
- ブレーキ方式："S"
- ブレーキ型式：Integrated Clasp Brake System (ICB)
- 最高速度（積載時）：100 km/h
- 最高速度（空車時）：120 km/h
- 気候条件：Tn
- 最小曲線半径 (Rmin)：100.0 m / 70.0 m
- 緩衝器型式：カテゴリC、UIC 526-1
- ねじ式連結器：850 kN、UIC 826
- 引張装置：1000 kN / 21 kJ、UIC 520
- 緩衝器間長：13,900 mm
- 自重（空車）：20.7 t
- 最大車高：2,388 mm
- 積載長さ – 端部ポケット内：12,052 mm
- 最大積載幅 – ボルスター側止め内：2,975 / 2,601 mm
- ボルスター側止め高さ（T.O.R.上）：2,140 mm
- 積載高さ（空車）T.O.R.上 – 支持梁 A：1,700 mm
- 積載高さ（空車）T.O.R.上 – 支持梁 B：1,620 mm
- 台車型式：Axle Motion III
- 車輪直径：920 mm
