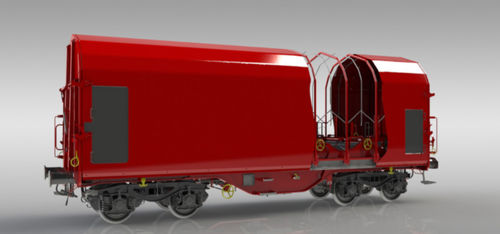

車輪付き運搬機 Shimmns ttu 728

鉄鋼業用コイル

特徴

• 専用クレードルに載せた冷間圧延鋼コイルの輸送用に設計された被覆貨車。
• 両端から巻き取れるターポリンによりコイルを環境から保護し、車両の約2/3を開放可能。
• 工業用クレーンやリフターによる上方・側方からの積降ろしに対応。
• 設計はTSI、EN、UIC基準に適合し、運行用にTEN GEマーキングを有する。

能力（クレードルの特性）
特性 | クレードル1 | クレードル2 | クレードル3 | クレードル4 | クレードル5
コイル最大外径 [mm] | 2,250 | 1,700 | 2,700 | 1,700 | 2,250
コイル最小外径 [mm] | 1,000 | 800 | 1,000 | 800 | 1,000
コイル最大重量 [t] | 36 | 17 | 45 | 17 | 36


パラメータ

• 軸重: 22.5 t / 軸
• 軌間: 1,435 mm
• 積載ゲージ: G1 TSI
• ブレーキ方式: S
• ブレーキ形式: GP-A (K)
• 90.0 t時最高速度: 100 km/h
• 58.0 t時最高速度: 120 km/h
• 気候条件: T1
• 最小曲線半径（単車）: 35.0 m
• 緩衝器間長さ: 12,040 mm
• 自重: 約22.7 t / 22.0 t（軽量台車）
• 最大積載量: 約67.3 t
• 台車形式: Y25Ls1-K / Y25Lsd-KP1
• クレードル数: 5
• クレードル内幅: 2,410 mm
• アーム数: 20本（コイルあたり4本）
• コイル固定方式: ねじ式機構
• クレードル表面: ゴム10 mm
• 内部アーチ数: 7
• アーチ間の支持: 有り
• 前壁機構: 4点

寸法
すべての寸法はミリメートル（mm）です。

技術仕様

• 軸重: 22.5 t / 軸
• 軌間: 1,435 mm
• 積載ゲージ: G1 TSI
• ブレーキ方式: S
• ブレーキ形式: GP-A (K)
• 90.0 t時最高速度: 100 km/h
• 58.0 t時最高速度: 120 km/h
• 気候条件: T1
• 最小曲線半径（単車）: 35.0 m
• 緩衝器間長さ: 12,040 mm
• 自重: 約22.7 t / 22.0 t（軽量台車）
• 最大積載量: 約67.3 t
• 台車形式: Y25Ls1-K / Y25Lsd-KP1
• クレードル数: 5
• クレードル内幅: 2,410 mm
• アーム数: 20本（コイルあたり4本）
• コイル固定方式: ねじ式機構
• クレードル表面: ゴム10 mm
• 内部アーチ数: 7
• アーチ間の支持: 有り
• 前壁機構: 4点
