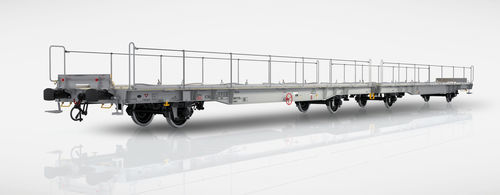

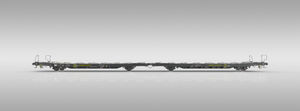

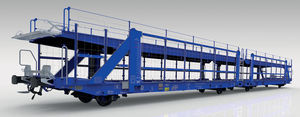

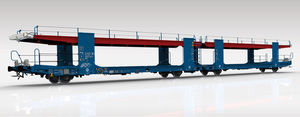

車輪付き運搬機 Laaers L04A

コンテナ用

特長

• 本ワゴンは自動車、バンおよびコンテナの輸送用に設計されています。
• 車両輸送時には、足で操作可能なホイールチョックが装備されています。
• 下床は雨水の排水を可能にする構造で、亜鉛めっき格子ブリッジプレートで構成されています。
• コンテナ輸送時には、フリップダウン式のスピゴット（ピン）を取り付ける必要があります。
• 本ワゴンはEU域内運行向けにTSI、ENおよびGroup Standardsに準拠して設計されています。

運用性

• 積載の方法は車両の寸法に依存します。
• 本ワゴンはISOコンテナ20′、30′、40′（ISO 668）の輸送に対応しています。コンテナ輸送時はホイールチョックを取り外す必要があります。
• コンテナの配置はUIC 571-4、添付書類A 図3に準拠します。

許容荷重表
車軸荷重（22.5 t）を基準とした場合：

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

パラメータ
緩衝器間長さ（Wagon length over buffers）：33,000 mm（約）
台枠長さ（Underframe length）：15,560 mm（約）
緩衝器／連結軸心高さ（線路上面から、空車・新品時）：1,040 / 1,020 mm
ホイールベース：10,000 mm
端軸間距離：26,200 mm
車輪直径：920 mm
ブレーキ表面材：Jurid 816 M
ブレーキ形式：KE-GP-A(K)-2×10″
駐車ブレーキ：地上操作式
緩衝器タイプ：カテゴリーA、ストローク105 mm
ねじ式連結器（車端）：850 kN
先端フック付き牽引装置（車端）：1,000 kN
車体中央の牽引装置：1,200 kN
車体中央の短連結器：1,200 kN
自動連結器調整（UIC 530-1）：なし
車両空車重量：約30.7 t
最大積載質量：59.3 t
最大軸重：18.0 t
積載長さ：約32,000 mm
下甲板高さ（線路面から、空車・新品時、コンテナ用）：1,180 mm
下甲板高さ（線路面から、空車・新品時、車両用）：1,165 mm
プロファイル（Loading gauge）：G1 EN 15273-2

技術仕様

• 型式：Laaers L04A
• 緩衝器間長さ：33,000 mm（約）
• 台枠長さ：15,560 mm（約）
• ホイールベース：10,000 mm
• 端軸間距離：26,200 mm
• 積載長さ：約32,000 mm
• 空車重量：約30.7 t
• 最大積載質量：59.3 t
• 最大軸重：18.0 t
• 車輪直径：920 mm
• ブレーキ表面材：Jurid 816 M
• ブレーキ形式：KE-GP-A(K)-2×10″
• 緩衝器：カテゴリーA、ストローク105 mm
• 連結器／牽引装置容量：ねじ式連結器850 kN；車端フック1,000 kN；中央牽引装置1,200 kN；中央短連結器1,200 kN
• 下甲板高さ（コンテナ）：1,180 mm；（車両）：1,165 mm
• 積載：車両およびISOコンテナ20′/30′/40′（ISO 668）
• 規格：TSI、ENおよびGroup Standardsに準拠して設計
