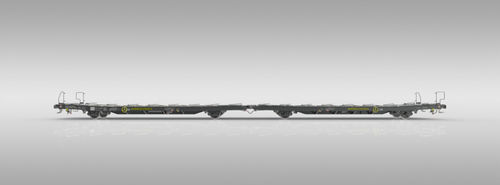

車輪付き運搬機 Laadrs

プラットフォームヘビーデューティー

特長

• 2 x 2 軸のワゴンで、特にバンなどの車両をワンデッキで輸送するのに適しています。
• 台枠構造、車軸、制動性能および走行機構は、最大荷重 20.0 t/軸 に対応する将来の改造を見据えて設計されています。
• 側面に手すりを設置するための構造が準備されています。
• ユニット間には固定式ステンレス鋼の橋台コンソールを配置。
• 設計は TSI、EN、UIC の要件に適合し、交通運行のための TEN GE マーキングを有しています。

能力

• 床は各ゴムタイヤあたり垂直荷重 1.0 t に耐えるよう設計されています。
• 折りたたみ式フラップは、最大車輪/タイヤ荷重 2 t に耐えるよう設計されています。
• ワゴンの走行面および車輪止めは溶融亜鉛めっき処理され、最適な耐食保護を提供します。

パラメータ
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

寸法
すべての寸法はミリメートル単位です。

特性 / 技術仕様

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
