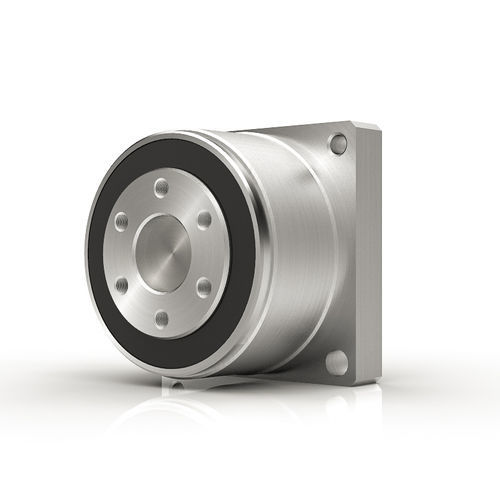

波動歯車減速機 CSF-2XH同軸中実軸0.2 - 0.5 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 波動
- 軸方向
- 同軸
- 軸構成
- 中実軸
- トルク
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 0.5 - 1 Nm, 0.2 - 0.5 Nm, 50 - 100 Nm
- 性能
- ゼロバックラッシュ
- 応用
- サーボ モーター用
- その他の特徴
- コンパクト, ロボット工学用, 小型
- 回転速度
3,500 rpm, 6,500 rpm
(21,991.15 rad.min-1, 40,840.7 rad.min-1)- -Not Tr-
30 unit, 50 unit, 80 unit, 100 unit
詳細
CSF 2XHミニチュアギアヘッドは、出力軸付きとフランジ付きがあり、どのようなサーボモータにも直接結合できるように設計されています。モータシャフトはギアヘッド入力エレメントに直接取り付けられます。CSF-2XHミニチュアギアヘッドは、ギア比30:1～100:1、ピークトルク：0.5～28Nmの4サイズで提供されます。これらのミニひずみ波ギアは、半導体およびロボットアプリケーションに最適です。
主な特徴
ゼロバックラッシ
非常にコンパクトなパッケージで高い位置決め精度（±1.5～10アーク・ミン
コンパクトな4点ボールベアリングをメインシャフトに搭載
22mm~53mm
S歯形
フランジ（F）またはシャフト（J）出力が可能
---
