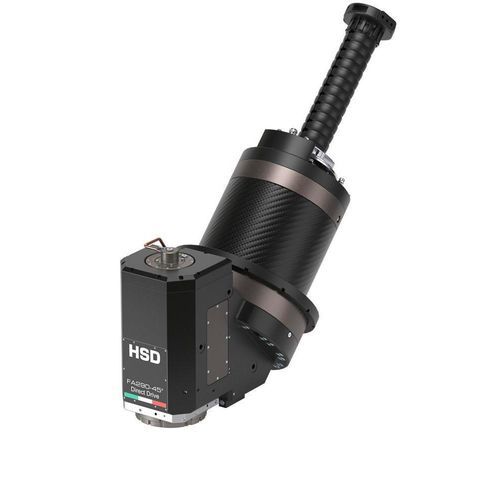

単軸ミリングヘッド FA290

2軸方向インデクサブルCNC

概要
HSDが設計・製造するFA290シリーズの1軸／2軸フライスヘッドは、金属および各種工業材料の加工向けに設計されています。角度インデックスや回転が必要な加工に対応するC軸機能を備え、CNC工作機械への組み込みを想定しています。

用途 / 材料

• 金属加工
• C軸の回転・位置決めを必要とする多軸フライス加工

関連製品

• ES511

技術データ
モーターブランド: HSD Direct Drive
A軸最大トルク [Nm]: /
C軸最大トルク [Nm]: 750
A軸保持トルク [Nm]: /
C軸保持トルク [Nm]: 4.000
A軸最高回転速度 [°/s]: /
C軸最高回転速度 [°/s]: 240
A軸測定精度 [arcsec]: /
C軸測定精度 [arcsec]: 5
A軸回転範囲 [°]: /
C軸回転範囲 [°]: ±120
重量 [kg]: ≈ 260

特長 / 技術仕様

• モーター: HSD Direct Drive
• C軸最大トルク: 750 Nm
• C軸保持トルク: 4.000 Nm
• C軸最高回転速度: 240 °/s
• C軸測定精度: 5 arcsec
• C軸回転範囲: ±120°
• 概算重量: ≈ 260 kg

備考
出典に記載のない項目は "/" と表記しています。
