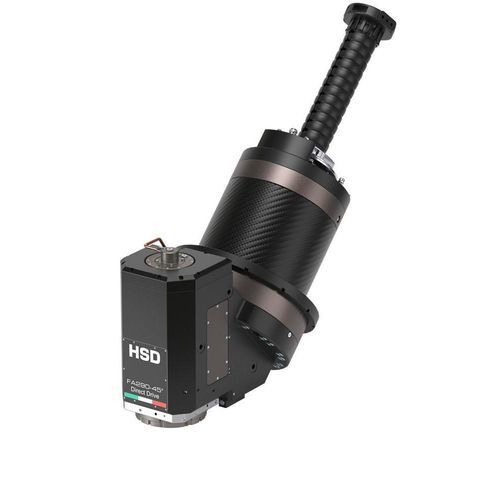

45°アングルヘッド FA290 45°

加工機用フライス加工フライス加工

製品概要
FA290 45° は1軸および2軸仕様の加工ヘッドで、産業用加工に適しています。HSDはこのヘッドを金属および各種材料の加工向けに開発・販売しています。FA290 45° は45°構成のスピンドル/ヘッドソリューションで、多軸加工セルやシステムに適合します。

主な特徴

• タイプ：1軸および2軸ヘッド（45°構成）
• 用途：金属および一般材料の加工
• モーター：HSD Direct Drive

技術仕様（表示どおり）
Motor brand : HSD Direct Drive
A Axis Max torque [Nm] : /
C Axis Max torque [Nm] : 1679
Clamping torque Axis brakes A [Nm] : /
Clamping torque Axis brakes C [Nm] : 4.000
Max. speed Axis A [° / sec] : /
Max. speed Axis C [° / sec] : 480
Measuring System Accuracy A [arcsec] : /
Measuring System Accuracy C [arcsec] : 2
A Axis range [°] : /
C Axis range [°] : '-30/+180'
Weight [kg] : ≈ 300

関連製品（ページに掲載）

• ES510
• ES511
• ES514

特長／技術仕様

• モデル：FA290 45°（45度ヘッド）
• 構成：1軸および2軸のバリエーションあり
• 駆動：HSD Direct Drive
• C軸最大トルク：1679 Nm
• 締付トルク（C軸ブレーキ）：4.000 Nm
• C軸最大速度：480 °/sec
• 計測システム精度（C軸）：2 arcsec
• C軸動作範囲：-30°〜+180°
• 重量（概算）：約300 kg
• 主用途：金属および一般材料の加工
