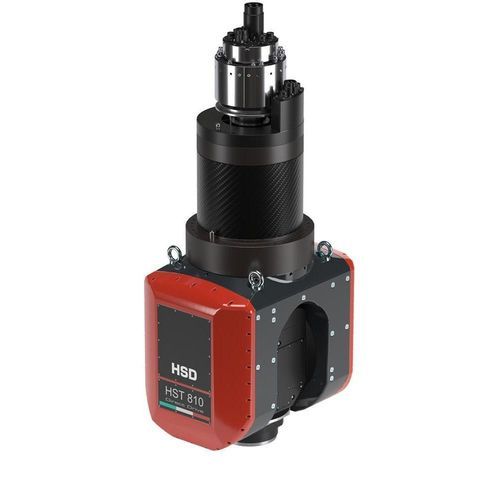

加工機用アングルヘッド HST810 DS

フライス加工フライス加工電動式

製品概要
HST810 DS は、CNC 加工センタへの組み込みを想定した 1 軸／2 軸の加工ヘッドで、各種材料や金属のフライス加工および仕上げ加工に対応します。ダイレクトドライブ式モーターと高精度計測システムを組み合わせ、再現性のある角度位置決めと優れた動的応答を提供します。

技術仕様
Motor brand: HSD Direct Drive
A Axis Max torque [Nm]: 1.414
C Axis Max torque [Nm]: 1.250
Clamping torque Axis brakes A [Nm]: 4.000
Clamping torque Axis brakes C [Nm]: 4.000
Max. speed Axis A [° / sec]: 180
Max. speed Axis C [° / sec]: 180
Measuring System Accuracy A [arcsec]: 2
Measuring System Accuracy C [arcsec]: 2
A Axis range [°]: ±110
C Axis range [°]: ±360
Weight [kg]: ≈ 650

特長・仕様

• Motor brand: HSD Direct Drive
• A Axis Max torque: 1.414 Nm
• C Axis Max torque: 1.250 Nm
• Clamping torque Axis brakes A: 4.000 Nm
• Clamping torque Axis brakes C: 4.000 Nm
• Max. speed Axis A: 180 °/sec
• Max. speed Axis C: 180 °/sec
• Measuring System Accuracy A: 2 arcsec
• Measuring System Accuracy C: 2 arcsec
• A Axis range: ±110°
• C Axis range: ±360°
• Weight: ≈ 650 kg
