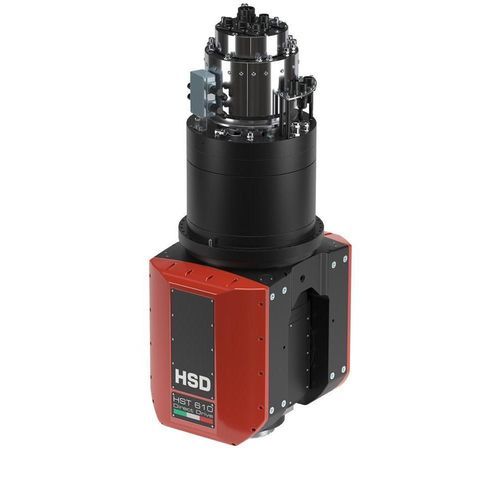

フライス加工アングルヘッド HST610 DS

産業用フライス加工インテグラル

概要
HSDが設計・製造・世界販売する1軸/2軸ヘッド HST610 DSは、金属、複合材、木材の加工向けに開発されています。HST610 DSは、角度位置決め精度と高トルクを必要とする産業用加工に適したマルチアクスヘッドです。

主な特長

• 1軸または2軸ヘッド（A軸およびC軸）として利用可能
• 金属加工および複合材/木材用途に対応
• 統合型 HSD Direct Drive モーターテクノロジー

製品タグ

• Metal

技術仕様（表）
モーターブランド：HSD Direct Drive
A軸最大トルク [Nm]：480
C軸最大トルク [Nm]：680
A軸ブレーキ締付トルク [Nm]：2.000
C軸ブレーキ締付トルク [Nm]：2.000
A軸最大速度 [°/秒]：300
C軸最大速度 [°/秒]：300
測定システム精度 A [arcsec]：5（要望により2）
測定システム精度 C [arcsec]：4（要望により2）
A軸可動範囲 [°]：±110
C軸可動範囲 [°]：±360
重量 [kg]：̴ 310

用途 / 典型的な使用例

• 金属、複合材、木材向けの高精度な1軸/2軸加工ヘッド
• 高トルクと高精度な角度位置決めを必要とする産業用加工
• 多軸加工センタや専用生産ラインへの組込み

仕様 / 技術仕様

• モーターブランド：HSD Direct Drive
• A軸最大トルク：480 Nm
• C軸最大トルク：680 Nm
• A軸ブレーキ締付トルク：2.000 Nm
• C軸ブレーキ締付トルク：2.000 Nm
• A軸最大速度：300 °/秒
• C軸最大速度：300 °/秒
• 測定システム精度 A：5 arcsec（要望により2 arcsec）
• 測定システム精度 C：4 arcsec（要望により2 arcsec）
• A軸可動範囲：±110°
• C軸可動範囲：±360°
• 重量：約310 kg
