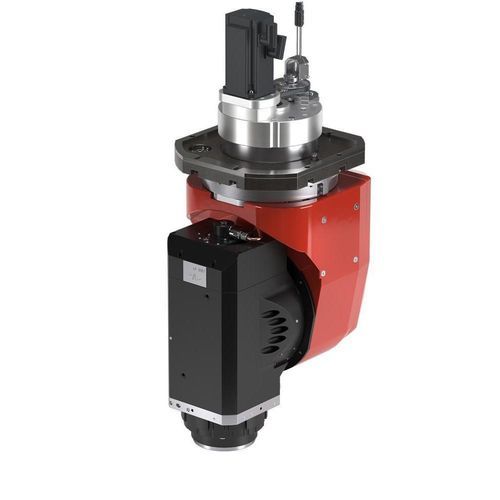

加工機用アングルヘッド HS678

フライス加工電動式

概要
HSDが開発・製造するHS678の1軸・2軸加工ヘッド。金属および複合材料の高精度加工向けに設計され、複数のモーター構成でフライス盤やマシニングセンタへの組み込みに対応します。

用途 / 材料

• 金属
• 複合材料

仕様（表）
モーターブランド | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
A軸 最大トルク [Nm] | 1225 | 1200
C軸 最大トルク [Nm] | 1225 | 1200
A軸 ブレーキ締付トルク [Nm] | 1080 | 1080
C軸 ブレーキ締付トルク [Nm] | 1080 | 1080
A軸 最大速度 [° / 秒] | 120 | 120
C軸 最大速度 [° / 秒] | 200 | 200
A軸 測定システム精度 [arcsec] | 60(30) | 60(30)
C軸 測定システム精度 [arcsec] | 60(30) | 60(30)
A軸 可動範囲 [°] | ±120 | ±120
C軸 可動範囲 [°] | ±245 | ±245
重量 [kg] | ≈2 280 | ≈2 280

特長 / 技術仕様

• 型式：HS678
• 対応モーターブランド：Siemens, Fanuc, Yaskawa
• A軸 最大トルク：1225 Nm（オプション/構成：1200 Nm）
• C軸 最大トルク：1225 Nm（オプション/構成：1200 Nm）
• 軸ブレーキ締付トルク（A、C）：1080 Nm
• A軸 最大速度：120 °/秒
• C軸 最大速度：200 °/秒
• 測定システム精度（A、C）：60 (30) arcsec
• A軸 可動範囲：±120°
• C軸 可動範囲：±245°
• 概算重量：≈2 280 kg
