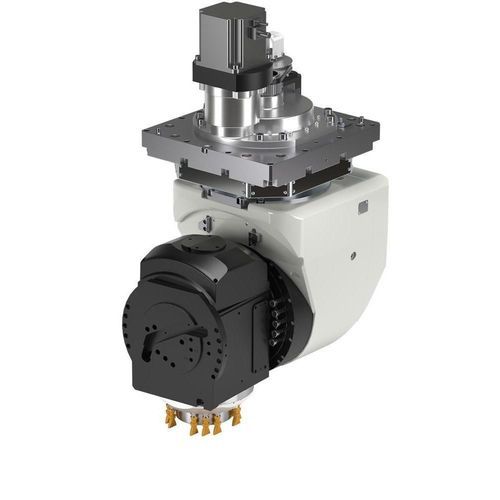

加工機用アングルヘッド HS778

フライス加工産業用コンパクト

概要
HS778は、あらゆる種類の材料および金属の加工向けにHSDが設計・製造・販売する1軸および2軸の加工ヘッドです。

用途

• 幅広い材料および金属に対する産業用加工操作
• 1軸または2軸ヘッドのソリューションを必要とする工作機械への組込み

主な特長

• 対応モーターブランド：Siemens、Fanuc、Yaskawa
• 重負荷加工に対応する高い軸トルク（A、C：2,400 Nm）
• 安定した動作を実現する高い保持トルクの軸ブレーキ（A：2,000 Nm、C：3,000 Nm）
• 生産性を高める高い最大軸速度（A：85 °/sec、C：115 °/sec）
• 高精度測定システム（アーク秒レベル：A 60 (20)、C 60 (30)）
• A軸およびC軸のコンパクトな作業範囲（A：±100°、C：±262°）
• 設置重量（概算）：約350 kg

技術仕様
モーターブランド：Siemens、Fanuc、Yaskawa
A軸 最大トルク [Nm]：2.400
C軸 最大トルク [Nm]：2.400
A軸ブレーキ クランプトルク [Nm]：2.000
C軸ブレーキ クランプトルク [Nm]：3.000
A軸 最大速度 [° / sec]：85
C軸 最大速度 [° / sec]：115
A軸 測定システム精度 [arcsec]：60 (20)
C軸 測定システム精度 [arcsec]：60 (30)
A軸 可動範囲 [°]：±100
C軸 可動範囲 [°]：±262
重量 [kg]：≈ 350

特性 / 技術仕様

• モーターブランド：Siemens、Fanuc、Yaskawa
• A軸 最大トルク：2.400 Nm
• C軸 最大トルク：2.400 Nm
• A軸ブレーキ クランプトルク：2.000 Nm
• C軸ブレーキ クランプトルク：3.000 Nm
• A軸 最大速度：85 °/sec
• C軸 最大速度：115 °/sec
• A軸 測定システム精度：60 (20) arcsec
• C軸 測定システム精度：60 (30) arcsec
• A軸 可動範囲：±100°
• C軸 可動範囲：±262°
• 重量：約350 kg
