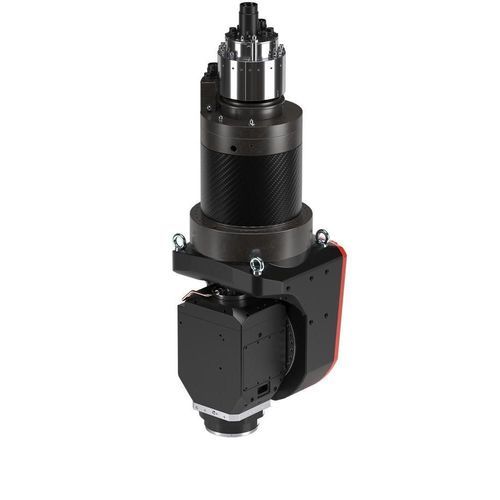

加工機用アングルヘッド HST810 MS

フライス加工産業用電動式

概要
HST810 MS は、さまざまな材料や金属の産業用加工に対応する HSD の 1 軸・2 軸加工ヘッドです。HSD のダイレクトドライブを採用し、高トルクと高い位置決め精度を提供します。

製品の主な特長

• 構成：1軸または2軸ヘッドとして提供
• バックラッシュを低減し動的応答を向上させる HSD ダイレクトドライブ
• 多様な材料・金属の加工に対応
• 高トルクと高精度を要求する産業用途向けに設計

技術データ
モーターブランド: HSD Direct Drive
A軸 最大トルク [Nm]: 707
C軸 最大トルク [Nm]: 1250
A軸ブレーキ締付トルク [Nm]: 2000
C軸ブレーキ締付トルク [Nm]: 4000
A軸 最大速度 [° / s]: 180
C軸 最大速度 [° / s]: 180
測定システム精度 A [arcsec]: 2
測定システム精度 C [arcsec]: 2
A軸可動範囲 [°]: ±110
C軸可動範囲 [°]: ±360
重量 [kg]: 約 550

仕様

• モーターブランド: HSD Direct Drive
• A軸 最大トルク: 707 Nm
• C軸 最大トルク: 1250 Nm
• 締付トルク（A軸ブレーキ）: 2000 Nm
• 締付トルク（C軸ブレーキ）: 4000 Nm
• A軸 最大速度: 180 °/s
• C軸 最大速度: 180 °/s
• A軸 測定システム精度: 2 arcsec
• C軸 測定システム精度: 2 arcsec
• A軸 回転範囲: ±110°
• C軸 回転範囲: ±360°
• 概算重量: 550 kg
