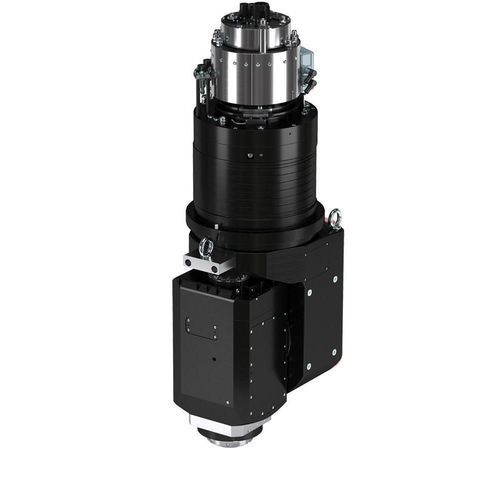

産業用アングルヘッド HST610 MS

フライス加工調整可能電動式

製品概要
HSDが設計・製造・販売する1軸および2軸加工ヘッド HST610 MS。産業用の切削加工向けに設計されており、各種材料・金属の加工に対応します。高精度測定システムはオプション対応可能です。

用途

• 産業用CNC加工センタ
• 金属および各種材料の高精度加工

技術仕様
Motor brand: HSD Direct Drive
A軸 最大トルク [Nm]: 480
C軸 最大トルク [Nm]: 680
A軸ブレーキ 固定トルク [Nm]: 2.000
C軸ブレーキ 固定トルク [Nm]: 2.000
A軸 最大速度 [° / sec]: 300
C軸 最大速度 [° / sec]: 300
測定系精度 A [arcsec]: 4（要求により2）
測定系精度 C [arcsec]: 4（要求により2）
A軸可動範囲 [°]: ±110
C軸可動範囲 [°]: ±360
重量 [kg]: 約290

特徴 / 技術仕様

• Motor brand: HSD Direct Drive
• A軸 最大トルク: 480 Nm
• C軸 最大トルク: 680 Nm
• ブレーキ固定トルク (A/C): 2.000 Nm
• 最大回転速度 (A/C): 300 °/sec
• 測定系精度: 標準 4 arcsec（要求により2 arcsec）
• 作業範囲: A ±110°、C ±360°
• 概算重量: 290 kg
