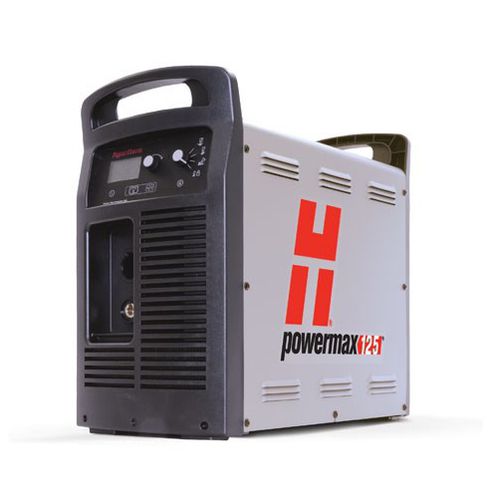

ロボット式プラズマカッター Powermax125®

自動自動IGBTインバータ

製品概要
エアプラズマに最大のパワーと性能をもたらす Powermax125® プラズマシステムは、厚い金属を素早く切断します。過酷な切断およびガウジング作業を素早く実行できるシステムは、100% の使用率、25 mm のマシンピアシング能力、および高速なガウジング金属除去性能を発揮します。Smart Sense™ 技術によりガス圧を自動的に調節し、安定した動作を提供します。11 の Duramax® Hyamp™ トーチスタイルにより、ハンド切断、ポータブルな自動機能、X-Y テーブル切断、長いリーチ用途、ロボット切断およびガウジングに対応する万能性を備えています。

用途

• ドラッグ切断 – タッチ切断、トーチをワークピース上でドラッグして切断
• フラッシュ切断 – 傾斜 45 度で母材に近接した切断
• マシン切断 – ポータブルな自動機能およびテーブル切断
• 最大制御ガウジング – 精度の高い金属除去、浅いガウジング断面、軽い金属洗浄
• 最大除去ガウジング – 強力な金属除去、深いガウジング断面、重度の金属洗浄
• 微細な形質の切断 – ドロスと熱影響範囲が最小限の狭いカーフ幅

主な特長・効果

• 最大生産性: 軟鋼 12 mm においてガス溶断に比べて最大 5 倍の切断スピード
• 100% の使用率（125 A 時）により切断時間を最大化
• 25 mm のマシンピアシング能力
• ガウジングでの高速な金属除去性能（例: 通常のガウジング 12.52 kg/時、深さ 4.3 mm x 幅 9.9 mm）
• Smart Sense™ によるエア圧自動調整でガス圧の変更不要
• SpringStart™ による一貫したスタート性能とトーチ信頼性
• 消耗部品寿命が同クラス他社比で最大 4 倍（消耗品コスト低減）
• 電極寿命末期の検出機能により安全保護（電力自動停止）
• Hypertherm Certified™ による信頼性保証
• Duramax Hyamp トーチは高衝撃・高熱に耐える設計

トーチ/消耗部品

• Duramax® Hyamp™ トーチスタイル: 11 種類（ハンド、マシン、ロボット、ロングリーチ等）
• フル出力のドラッグ切断は特許取得のシールドを使用してドロス蓄積を削減

切断能力（主な性能）
推奨切断能力: 38 mm、切断速度 457 mm/分
44 mm 切断: 250 mm/分
分離（ハンド切断）: 57 mm、切断速度 125 mm/分
ピアス能力（マシン/ハンド）: 25 mm
（ガウジング）通常: 金属除去量 12.52 kg/時、深さ 4.3 mm x 幅 9.9 mm

その他の注記

• 消耗部品、トーチスタイル、ケーブル長などの標準構成およびオプションが多数存在
• 一部モデルでは電源ケーブルが同梱されない場合あり

caractéristiques / spécifications techniques

• 入力電圧: CSA: 480/600 V、3相、50/60 Hz；CE: 400 V、3相；CCC: 380 V、3相
• 入力電流 (21.9 kW 時): 300/400/480/600 V で 38/36/31/24 A
• 出力電流: 30～125 A
• 定格出力電圧: 175 VDC
• 使用率 (40°C): 100%（125 A 時）
• 最大無負荷電圧 (OCV): 400/600 CSA: 320 VDC；380 V CCC: 290 VDC；400 V CE: 305 VDC
• 寸法（ハンドル込み）: 奥行 592 mm、幅 274 mm、高さ 508 mm
• 重量（7.6 m トーチ含む）: 480 V: 47.9 kg；600 V: 47.5 kg；380 V: 45.2 kg；400 V: 48.9 kg
• ガス供給: クリーン、ドライ、オイルなしエアまたは窒素
• 推奨ガス入力 流量/圧力: 切断: 260 L/分 (5.9 バール時)、ガウジング: 212 L/分 (4.1 バール時)
• 電源ケーブル長: 3 m（注: 一部 CCC モデルは電源コードなし）
• 電源装置型式: インバータ – IGBT
• エンジン駆動要件: 125 A フル出力で 40 kW（エンジン駆動時の各出力に応じた性能表あり）
• 認定/適合: CSA、CE、C-Tick、CU/GOST、CCC、Ukr、セルビア等の各国向け認定
• 保証: 電源装置関係部品 6 年、トーチ 1 年
