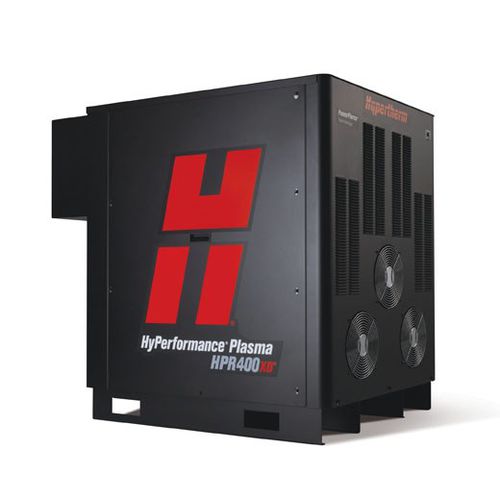

ロボット式プラズマカッター HyPerformance HPR400XD®CNC高性能高速
お気に入りに追加する
商品比較に追加する
特徴
- 操作方法
- CNC, ロボット式
- その他の特徴
- 高性能, 高精度, 高速, 金属用
- アンペア数
最大: 400 A
最少: 30 A
- 最大切断厚さ
最大: 80 mm
(3.1 in)最少: 38 mm
(1.5 in)
詳細
概要
HyPerformance® HPR400XD® プラズマシステムは、x-y 切断、開先切断、ロボット切断業務における性能と生産性の最大化を念頭に設計・構築されています。400 アンペア定格のこの万能性に優れたシステムは、高速切断、高速サイクル切断、クイックチェンジオーバー、高い信頼性を組み合わせ、軟鋼・アルミ・ステンレスの切断で比類ない品質を提供します。
結果
主要仕様（概要）
最大 OCV (U0): 360 VDC
最大出力電流 (I2): 400 A
出力電圧 (U2): 50 ～ 200 VDC
使用率定格 (X): 80 kW において 40°C で100%
動作温度: 電源装置は -10°C ～ +40°C で作動
力率 (cosφ): 400 ADC 出力時 0.98
冷却: 強制エア (クラス F)
絶縁: クラス H
切断能力（代表値）
軟鋼（ドロスフリー / 製品ピアス / 最大切断能力）: 38 mm / 50 mm / 80 mm
ステンレス（製品ピアス / 最大ピアス能力 / 分離）: 45 mm / 75 mm / 80 mm
アルミ（製品ピアス / 分離）: 45 mm / 80 mm
性能・加工条件
速度（軟鋼、最大出力電流での取扱説明書仕様）: 12 mm — 4430 mm/分 (170 ipm)
切断角度（ISO 9013 範囲）: 2〜4
溶接性: 即溶接可能
使用電流（切断時）: 30〜400 A（すべての材料・工程で全レンジが利用できるわけではない）
プロセスガス（素材別の代表的組合せ）
軟鋼（プラズマ/シールド）: O2/エア、O2/エア など（ケースにより異なる）
ステンレス（プラズマ/シールド）: Ar/エア、H35/N2、N2/N2、H35-N2/N2、F5/N2 など（プロセスによる）
アルミ（プラズマ/シールド）: Ar/エア、Ar/N2、H35/N2、エア/エア、H35-N2/N2 など（プロセスによる）
消耗部品と HPR カートリッジ
一体型の HPR カートリッジは従来の消耗部品の簡素化を実現（カートリッジ1個が従来の5個分に相当）。カートリッジ化により注文・交換が簡素化され、交換時間やエラーを低減。トーチ用消耗部品（シールドキャップ、シールド、ノズル、電極、水管等）はアンペア毎に最適化された部品体系が用意されている。
特徴 / スペック（簡易リスト）
HyPerformance® HPR400XD® プラズマシステムは、x-y 切断、開先切断、ロボット切断業務における性能と生産性の最大化を念頭に設計・構築されています。400 アンペア定格のこの万能性に優れたシステムは、高速切断、高速サイクル切断、クイックチェンジオーバー、高い信頼性を組み合わせ、軟鋼・アルミ・ステンレスの切断で比類ない品質を提供します。
結果
- 最高の切断品質と切断安定性
- HyPerformance プラズマは精密部品を最高の品質と安定性で切断
- HyDefinition® 技術がプラズマアークを収束、集中させ、80 mm までのよりパワーのある高精度切断を可能にする
- 新しい HDi™ テクノロジーは薄いステンレスでの HyDefinition 切断品質、鋭い上部端面品質、光沢のある表面仕上げ、角度変動の低減を実現
- 特許取得の True Hole™ テクノロジー（自動ガスシステム専用）は従来のプラズマで達成された穴品質に比べて著しく改善された品質を達成
- 運用コストの最小化
- LongLife® 技術により消耗部品寿命を延長し、安定した切断品質を実現
- 高速切断で時間当たりの製品数を向上、切断品質の改善により二次作業コストを低減
- 特許取得の PowerPierce® 技術は厚材のピアス能力を向上させ、低速切断技術の代替を可能にする
- 万能性
- 炭素鋼、ステンレス、アルミなどを高精度で切断、開先、マーキング可能
- モジュール設計により電源アップグレードや機能追加が容易
- 業界最高の信頼性
- 堅牢でシンプルな構造、部品点数が他社より少ない設計
- 高品質な製造技術と徹底した試験により高い信頼性を確保
主要仕様（概要）
最大 OCV (U0): 360 VDC
最大出力電流 (I2): 400 A
出力電圧 (U2): 50 ～ 200 VDC
使用率定格 (X): 80 kW において 40°C で100%
動作温度: 電源装置は -10°C ～ +40°C で作動
力率 (cosφ): 400 ADC 出力時 0.98
冷却: 強制エア (クラス F)
絶縁: クラス H
切断能力（代表値）
軟鋼（ドロスフリー / 製品ピアス / 最大切断能力）: 38 mm / 50 mm / 80 mm
ステンレス（製品ピアス / 最大ピアス能力 / 分離）: 45 mm / 75 mm / 80 mm
アルミ（製品ピアス / 分離）: 45 mm / 80 mm
性能・加工条件
速度（軟鋼、最大出力電流での取扱説明書仕様）: 12 mm — 4430 mm/分 (170 ipm)
切断角度（ISO 9013 範囲）: 2〜4
溶接性: 即溶接可能
使用電流（切断時）: 30〜400 A（すべての材料・工程で全レンジが利用できるわけではない）
プロセスガス（素材別の代表的組合せ）
軟鋼（プラズマ/シールド）: O2/エア、O2/エア など（ケースにより異なる）
ステンレス（プラズマ/シールド）: Ar/エア、H35/N2、N2/N2、H35-N2/N2、F5/N2 など（プロセスによる）
アルミ（プラズマ/シールド）: Ar/エア、Ar/N2、H35/N2、エア/エア、H35-N2/N2 など（プロセスによる）
消耗部品と HPR カートリッジ
一体型の HPR カートリッジは従来の消耗部品の簡素化を実現（カートリッジ1個が従来の5個分に相当）。カートリッジ化により注文・交換が簡素化され、交換時間やエラーを低減。トーチ用消耗部品（シールドキャップ、シールド、ノズル、電極、水管等）はアンペア毎に最適化された部品体系が用意されている。
特徴 / スペック（簡易リスト）
- 製品名: HyPerformance HPR400XD®
- 定格出力: 最大 400 A
- 出力電圧: 50–200 VDC
- 最大 OCV: 360 VDC
- 使用率: 80 kW において 40°C で 100%
- 動作温度範囲: -10°C ～ +40°C
- 冷却方式: 強制エア（クラス F）
- 絶縁クラス: H
- 切断能力（代表）: 軟鋼 最大 80 mm、ステンレス 最大 80 mm、アルミ 最大 80 mm（条件に依存）
- 切断角度（ISO 9013）: 2〜4
- 速度例（軟鋼）: 12 mm 厚で 4430 mm/分（170 ipm）
- プロセスガス: 材質と目的に応じたプラズマ/シールドガス組合せをサポート
- 主要技術: HyDefinition®, HDi™, LongLife®, PowerPierce®, True Hole™
